Solusi Ikatan PUD Lengkap untuk Peningkatan Interior Otomotif

1. Pengenalan perusahaan: RELANET

Ketika industri otomotif Tiongkok bergerak menuju elektrifikasi, konstruksi ringan, dan manufaktur yang lebih ramah lingkungan, kualitas lingkungan kabin, ketahanan interior, dan pengurangan biaya produksi telah menjadi persyaratan utama bagi produsen mobil dan pemasok interior. Sebagai bahan pelapis dan laminasi, perekat secara langsung mempengaruhi kualitas udara kabin, masa pakai produk, dan efisiensi lini. RELANET telah bekerja selama bertahun-tahun dalam material perekat polimer berbasis air untuk interior otomotif. Perusahaan ini mengembangkan, memproduksi dan menjual dispersi poliuretan (PUD) berbasis air, pengeras yang cocok, dan solusi aplikasi lengkap, dengan fokus penelitian dan pengembangan pada modifikasi molekuler untuk pasar khusus ini.

Perusahaan berlokasi di kawasan pemasok otomotif Tiongkok Selatan, dekat pusat perakitan kendaraan, pembungkusan interior, dan pengolahan bahan pelapis. Fasilitasnya mencakup area sintesis PUD berbasis air terstandar, laboratorium pengujian bersih Kelas 1,000, dan lini pembuatan sampel skala pilot. Peralatannya meliputi rheometer, ruang penuaan termal dan panas lembap, ruang uji emisi VOC, mesin uji material universal, serta kalorimeter pemindaian diferensial. Fasilitas ini mendukung kegiatan internal dari sintesis bahan baku dan pengujian sifat hingga simulasi proses dan validasi ketahanan cuaca pada tingkat kendaraan. Produk dikembangkan dengan acuan GB/T 27630, pengendalian VOC perekat interior otomotif, dan persyaratan terkait REACH, dengan ketertelusuran dari pemasukan bahan baku hingga persetujuan pelepasan produk jadi.

Untuk Litbang, RELANET membentuk tim khusus insinyur material polimer, proses otomotif, dan aplikasi interior. Tim menggunakan modifikasi rantai molekul khusus, bukan sekadar mencampurkan PUD serbaguna. Pengembangannya menargetkan lima kelemahan umum perekat berbasis air konvensional: retak saat pembungkusan pada suhu rendah, perekatan terlepas setelah paparan suhu tinggi, kompatibilitas terbatas dengan berbagai substrat, sisa VOC berlebih, dan rentang aktivasi sempit pada lini otomatis. Sistem PUD termodifikasi poliester/polikarbonat telah dikembangkan secara bertahap menjadi puluhan produk untuk pembungkusan manual, pembentukan vakum, dan pembungkusan otomatis penuh, bagi interior kendaraan bermesin pembakaran, kendaraan penumpang energi baru, kendaraan komersial, dan kendaraan rekreasi.

Layanan RELANET memadukan produk, proses, dan penyesuaian khusus. Sebelum penjualan, perusahaan menyediakan sampel perekatan substrat dan evaluasi lini produksi. Saat penerapan, insinyur teknis menyesuaikan penyemprotan, pelapisan rol, dan pelapisan pisau di lokasi pelanggan. Selanjutnya, tim mendukung penuaan suhu tinggi/rendah, siklus panas lembap, dan pengujian VOC pihak ketiga. Untuk proyek kendaraan baru, sampel khusus bagi PP berenergi permukaan rendah, TPO kaku, dan mikrofiber sangat tipis dapat disiapkan dalam tujuh hari kerja guna memperpendek validasi komponen. Naskah menyatakan bahwa produk dipasok kepada puluhan perusahaan interior Tier 1 untuk panel instrumen, trim pintu, kursi, pelapis plafon, sandaran tangan, dan papan kompartemen bagasi. Kinerja stabil, bau rendah, dan keluwesan proses mendukung peralihan industri ke perekat berbasis air.

Ke depan, RELANET sedang mengembangkan sistem modifikasi PUD berbasis bio, rendah karbon, dan bebas amonia serta rendah bau. Arah penelitian dan pengembangannya – ikatan dengan emisi yang lebih rendah, daya tahan jangka panjang, dan produksi yang efisien – dimaksudkan untuk membantu interior otomotif menggantikan perekat yang mengandung pelarut VOC tinggi dan bergerak menuju manufaktur yang lebih ramah lingkungan.

Aplikasi RELANET PUD di seluruh kabin kendaraan

2. Produk PUD RELANET untuk perekatan interior otomotif

Sistem produk menggunakan struktur molekul komposit yang membentuk ikatan silang dengan pengeras isosianat terdispersi air, serta air sebagai media dispersi. Naskah mendeskripsikannya bebas benzena, toluena, xilena, formaldehida, dan logam berat. Dua model utama yang dibahas adalah PUD-RR-5679 untuk pembungkusan manual dan G/R-5610 dengan transmisi cahaya tinggi. Keduanya mencakup kebutuhan produksi manual skala kecil hingga lini OEM otomatis besar. Material kandidat meliputi kulit PU, PVC, TPO, kulit alami, mikrofiber, plastik PP/ABS, busa EVA, kain nonwoven, dan papan kayu-plastik. Kompatibilitas yang luas dimaksudkan untuk mengurangi pergantian perekat pada lini dengan beberapa model dan menekan biaya perlakuan awal.

(1) Sifat fisik dan kimia dasar

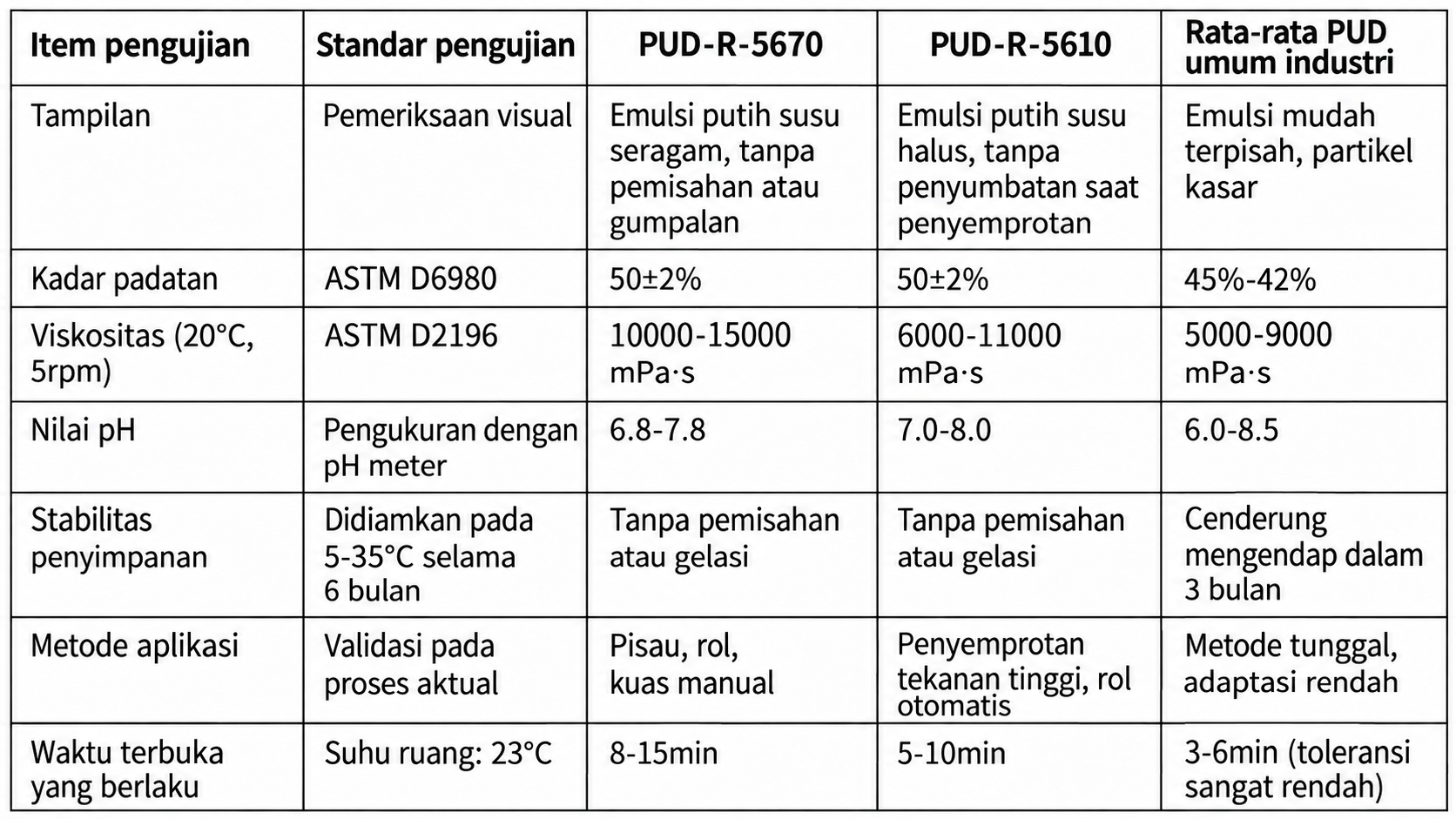

Parameter dasar kedua produk diukur dalam kondisi laboratorium standar dan ditunjukkan pada gambar sumber berikut:

Kadar padatan tinggi disebut sebagai keunggulan utama. Dibandingkan PUD umum di pasaran, kadar padatannya dinyatakan lima poin persentase lebih tinggi sehingga kebutuhan perekat untuk luas perekatan yang sama berkurang 20%-30% dan biaya per set interior turun. Viskositas disesuaikan dengan proses: grade manual cukup kental untuk menahan aliran turun, sedangkan grade lini otomatis dapat disemprotkan melalui nosel 2.0 mm dalam operasi berkepanjangan tanpa penyumbatan. Waktu terbuka 8-15 menit memberi operator kesempatan menyesuaikan bahan pelapis pada permukaan dan sudut rumit, sehingga mengurangi gelembung, kerutan, dan pengerjaan ulang.

Kemasan produk jadi RELANET PUD

(2) Kinerja ikatan mekanis

Kekuatan ikatan dan fleksibilitas film secara langsung menentukan apakah komponen interior tetap terikat dan bebas dari pengangkatan tepi selama penggunaan jangka panjang. Setelah proses pengerasan, kedua produk PUD dalam naskah sumber melampaui batas dasar industri yang dikutip dalam pengujian berikut:

• Perpanjangan putus dan ketangguhan tarik

Berdasarkan ASTM D412, sumber melaporkan perpanjangan putus sebesar 600%-1,000% untuk RJ810 dan 750%-1,100% untuk RJ830 pada suhu bengkel 10°C. Pada suhu 23°C, perpanjangan melebihi 1,200%, dengan kekuatan tarik 28-32 MPa.

PUD berbasis air konvensional digambarkan memberikan perpanjangan 300%-500% pada suhu rendah, meningkatkan risiko retak pada tepi terlipat dan terangkatnya sudut selama pelapisan musim dingin. Struktur rantai RELANET yang dimodifikasi memberikan kesesuaian yang lebih besar pada film, memungkinkannya berubah bentuk dengan bahan pelapis selama getaran dan ekspansi serta kontraksi termal.

• Kekuatan kupas 180° pada berbagai substrat

Kekuatan pengelupasan diukur setelah 24 jam pengerasan:

• Kulit mikrofiber + substrat penopang ABS: ≥1,150 N/m.
• Kulit TPO + papan PP yang dimodifikasi: ≥980 N/m.
• Kulit alami + busa EVA: ≥1,300 N/m.
• Kulit PVC fleksibel + papan interior kayu-plastik: ≥1,050 N/m.

Sumber menyatakan bahwa bahan pelapis robek pada setiap uji kupas, sementara antarmuka perekat tetap terikat. Kekuatan yang dilaporkan setara dengan perekat poliuretan berbasis pelarut pada susunan material tersebut. Kebutuhan perlakuan awal PP dan TPO harus dikonfirmasi berdasarkan grade resin dan kondisi permukaan aktual.

Perbandingan radar kinerja ikatan PUD

• Ketahanan mulur dan stabilitas pembentukan vakum

Dalam pengujian pembentukan vakum pada -0.09 hingga -0.1 MPa, film terus meregang tanpa tergelincir atau mengalami delaminasi. Lini yang dirujuk mencapai tingkat daya rekat awal jenuh setelah 40-60 detik aktivasi cepat pada 120-130°C, dalam rentang aktivasi 110-140°C. Sumber tersebut melaporkan adanya peningkatan efisiensi lini sebesar 15%-25% dan tingkat cacat perekatan pada akhir lini di bawah 0.3%, dibandingkan dengan tingkat kecacatan rata-rata industri yang dinyatakan sebesar 2%.

(3) Pelapukan dan daya tahan: simulasi lingkungan tingkat kendaraan

Interior otomotif mungkin mengalami kondisi musim dingin -40°C, paparan musim panas 90°C, musim hujan yang lembap, dan getaran jangka panjang. Daya tahan perekat mempengaruhi masa pakai komponen selama tiga hingga delapan tahun. Naskah tersebut melaporkan hasil penuaan siklik berikut:

• Siklus suhu tinggi dan rendah

Setelah 50 siklus yang masing-masing mencakup empat jam pada -40°C lalu empat jam pada 90°C, retensi kekuatan kupas mencapai ≥88%, tanpa pemutihan, penggetasan, penyusutan, atau pelepasan lapisan perekat. Sumber menyatakan bahwa PUD umum di pasaran kehilangan lebih dari 40% kekuatan rekat setelah 30 siklus dan menunjukkan pengangkatan sudut yang luas.

• Ketahanan hidrolisis panas lembap

Setelah 1,000 jam pada suhu 60°C dan RH 95%, film tidak menunjukkan hidrolisis atau pemutihan dan mempertahankan 85% kekuatan kupas. Rantai yang dimodifikasi polikarbonat meningkatkan ketahanan hidrolisis untuk layanan panas, lembap, dan pesisir serta dimaksudkan untuk mengurangi lepuh dan pelepasan terkait kelembapan.

• Paparan panas dan ketahanan terhadap kekuningan

Setelah 500 jam pada 85°C, film tidak menunjukkan perubahan warna, keluarnya minyak, atau migrasi ke permukaan bahan pelapis. Formulasinya menghindari struktur aromatik yang berkaitan dengan penguningan, sehingga mendukung penggunaan kulit alami berwarna terang dan interior TPO putih.

• Ketahanan terhadap minyak dan pembersih

Setelah kontak selama 72 jam dengan krim tangan, produk perawatan kulit, dan pembersih interior, sumber tersebut melaporkan tidak ada kehilangan kekuatan ikatan yang signifikan dan tidak ada pembengkakan pada lapisan perekat, sehingga mengatasi kegagalan purna jual yang umum terjadi akibat pembersihan interior.

(4) Kinerja lingkungan dan VOC untuk standar kabin yang lebih tinggi

Ketika produsen kendaraan energi baru memperketat pengendalian bau dan VOC, RELANET menangani kinerja lingkungan dari tahap bahan mentah:

• VOC harus dilaporkan dengan contoh, metode, satuan, dan sasaran yang sesuai proyek; satu batas umum tidak membuktikan semua perekat atau komponen memenuhi persyaratan. Untuk persyaratan Nissan terkait, NES M0402 adalah metode pengujian dan NES M0403 memuat sasaran VOC komponen. NES M0160 digunakan untuk bau, bukan pengganti VOC atau penilaian udara seluruh kendaraan.
• Produk jadi dilaporkan pada tingkat bau ≤2. Bengkel penyemprotan dan pelapis menghindari bau yang sangat mengiritasi, memperbaiki lingkungan kerja dan berpotensi mengurangi persyaratan ventilasi tahan ledakan khusus, sesuai dengan penilaian lini.
• Setelah proses curing, film ini digambarkan tidak melepaskan komponen molekul rendah yang mudah menguap. Hasil asetaldehida, toluena, dan xilena dalam pengujian kendaraan lengkap berada di bawah batas internal pembuat mobil yang disebutkan, sehingga mendukung program kabin kendaraan listrik, ride-hailing, dan kendaraan rekreasi untuk penumpang.
• Sistem berbasis air digambarkan berada di luar klasifikasi bahan kimia berbahaya untuk produk yang dinyatakan, mengurangi biaya penyimpanan, transportasi dan limbah berbahaya dibandingkan dengan perekat yang mengandung pelarut dan menurunkan tekanan manajemen keselamatan.

Tampilan akhir dari aplikasi interior yang berorientasi pada lingkungan

(5) Keunggulan kompatibilitas proses

Pemilihan metode aplikasi, waktu tunggu, pengeringan, dan aktivasi PUD harus mengikuti TDS terkini serta susunan aktual. Catat setiap tahapan dan uji area dengan kontak sulit sebelum membandingkan produktivitas atau biaya. PP dan TPO yang digunakan dengan PUD memerlukan konfirmasi pembersihan, aktivasi, atau primer untuk sistem tertentu. R-7110 dan R-7206 merupakan sistem poliolefin nonpolar tersendiri yang dapat merekatkan kode PP terkonfirmasi pada permukaan bersih tanpa primer, nyala api, atau plasma. Sifat tersebut bukan kesimpulan bagi PUD atau semua bahan.

(6) Skenario aplikasi utama

Pembungkusan panel instrumen: pembentukan vakum TPO, mikrofiber, atau bahan pelapis PVC pada substrat ABS, dirancang untuk menahan pembentukan gelembung dan pengangkatan tepi setelah paparan panas. Trim panel pintu: sesuai untuk pembungkusan manual dan otomatis, dengan ketahanan jangka panjang terhadap retak pada lipatan. Kursi dan sandaran tangan: perekatan kulit alami atau kulit PU ke busa yang mengalami kompresi dan abrasi berulang. Pelapis plafon dan papan kompartemen bagasi: laminasi kain nonwoven atau tekstil pada substrat penopang PP yang memerlukan ketahanan panas lembap. Kendaraan rekreasi dan kendaraan khusus: pemaduan papan kayu-plastik, bahan pelapis, dan trim lunak untuk kabin tertutup dengan kebutuhan bau rendah. Sumber merangkum empat masalah industri berulang: VOC tinggi dan risiko keselamatan perekat berbasis pelarut; fleksibilitas suhu rendah serta ketahanan siklus termal PUD berbasis air umum yang kurang; cakupan substrat terbatas dan biaya pergantian tinggi; serta rentang parameter sempit yang meningkatkan pengerjaan ulang. Platform PUD termodifikasi poliester/polikarbonat RELANET dikembangkan untuk lima nilai pada tingkat sistem: pemenuhan persyaratan lingkungan, kekuatan rekat tinggi, ketahanan cuaca, kompatibilitas proses luas, dan total biaya lebih rendah. Seiring PUD berbasis air menggantikan perekat berbasis pelarut, RELANET menyatakan akan mengembangkan produk berkinerja lebih tinggi, berbau lebih rendah, dan lebih tahan lama, serta menyediakan dukungan teknis praktis bagi interior kendaraan bermesin pembakaran dan kendaraan energi baru.
