Giải pháp kết dính PUD hoàn chỉnh cho nâng cấp nội thất ô tô

1. Giới thiệu công ty: RELANET

Khi ngành ô tô Trung Quốc chuyển sang điện hóa, nhẹ hóa và sản xuất xanh hơn, chất lượng môi trường khoang xe, độ bền nội thất và giảm chi phí sản xuất trở thành yêu cầu trọng tâm của nhà sản xuất xe và nhà cung cấp nội thất. Là vật liệu bọc và dán ghép, keo ảnh hưởng trực tiếp không khí khoang xe, tuổi thọ sản phẩm và hiệu suất dây chuyền. RELANET đã hoạt động nhiều năm trong vật liệu kết dính polymer gốc nước cho nội thất ô tô. Công ty phát triển, sản xuất và bán hệ phân tán polyurethane gốc nước (PUD), chất đóng rắn phù hợp và giải pháp ứng dụng hoàn chỉnh, tập trung R&D biến tính phân tử cho thị trường chuyên ngành này.

Công ty nằm trong vùng cung ứng ô tô Hoa Nam, gần các cụm lắp ráp xe, bọc nội thất và gia công da. Cơ sở gồm xưởng tổng hợp PUD gốc nước tiêu chuẩn, phòng thử sạch cấp 1.000 và dây chuyền lấy mẫu pilot. Thiết bị gồm lưu biến kế, buồng lão hóa nhiệt và ẩm, buồng phát thải VOC, máy thử vật liệu vạn năng và nhiệt lượng quét vi sai. Nguồn lực này hỗ trợ công việc nội bộ từ tổng hợp nguyên liệu, thử tính chất đến mô phỏng quy trình và xác nhận chịu thời tiết cấp xe. Sản phẩm được phát triển theo GB/T 27630, kiểm soát VOC keo nội thất và yêu cầu liên quan REACH, với truy xuất từ nạp nguyên liệu đến xuất xưởng thành phẩm.

Về R&D, RELANET thành lập nhóm chuyên trách kỹ sư vật liệu polymer, quy trình ô tô và ứng dụng nội thất. Thay vì chỉ trộn PUD đa dụng, nhóm theo hướng biến tính chuỗi phân tử tùy chỉnh. Nhóm tập trung năm điểm yếu thường gặp của keo gốc nước truyền thống: nứt khi bọc lạnh, bong sau nhiệt cao, tương thích nền kém, VOC dư cao và khoảng hoạt hóa hẹp trên dây chuyền tự động. Hệ PUD polyester/polycarbonate biến tính đã được phát triển lặp thành hàng chục sản phẩm cho bọc thủ công, tạo hình chân không và bọc hoàn toàn tự động, phục vụ kết dính nội thất xe động cơ đốt trong, xe năng lượng mới, xe thương mại và xe dã ngoại.

Mô hình dịch vụ RELANET kết hợp sản phẩm, quy trình và tùy chỉnh. Trước bán hàng, công ty cung cấp mẫu dán nền và đánh giá dây chuyền. Khi triển khai, kỹ sư điều chỉnh phun, phủ trục và phủ dao tại khách hàng. Sau đó, nhóm hỗ trợ lão hóa cao/thấp nhiệt, chu kỳ nóng ẩm và thử VOC bên thứ ba. Với chương trình xe mới, mẫu tùy chỉnh cho PP năng lượng bề mặt thấp, TPO cứng và microfiber siêu mỏng có thể chuẩn bị trong bảy ngày làm việc, rút ngắn xác nhận linh kiện. Bản thảo nêu sản phẩm được cung cấp cho hàng chục doanh nghiệp nội thất Tier 1 cho bảng táp-lô, ốp cửa, ghế, trần xe, tay vịn và tấm khoang hành lý. Tính năng ổn định, mùi nhẹ và linh hoạt quy trình hỗ trợ ngành chuyển sang keo gốc nước.

Trong tương lai, RELANET đang phát triển PUD nguồn gốc sinh học, carbon thấp hơn và hệ biến tính không amoniac, mùi nhẹ. Hướng R&D—kết dính giảm phát thải, độ bền dài hạn và sản xuất hiệu quả—nhằm giúp nội thất ô tô thay keo dung môi VOC cao và tiến tới sản xuất xanh hơn.

Ứng dụng PUD RELANET trên toàn khoang xe

2. Sản phẩm PUD RELANET cho kết dính nội thất ô tô

Hệ sản phẩm dùng cấu trúc phân tử tổ hợp liên kết ngang bằng chất đóng rắn isocyanate phân tán trong nước và dùng nước làm môi trường phân tán. Hệ được mô tả không chứa benzene, toluene, xylene, formaldehyde và kim loại nặng. Bản thảo nguồn nêu hai mẫu chính: PUD-RR-5679 cho bọc thủ công và G/R-5610 truyền sáng cao. Cả hai đáp ứng sản xuất thủ công quy mô nhỏ và dây chuyền OEM tự động lớn. Vật liệu ứng viên gồm da PU, PVC, TPO, da thật, microfiber, nhựa PP/ABS, xốp EVA, vải không dệt và tấm gỗ nhựa. Phạm vi vật liệu rộng nhằm giảm đổi keo trên dây chuyền nhiều mẫu xe và giảm chi phí xử lý trước.

(1) Tính chất vật lý và hóa học cơ bản

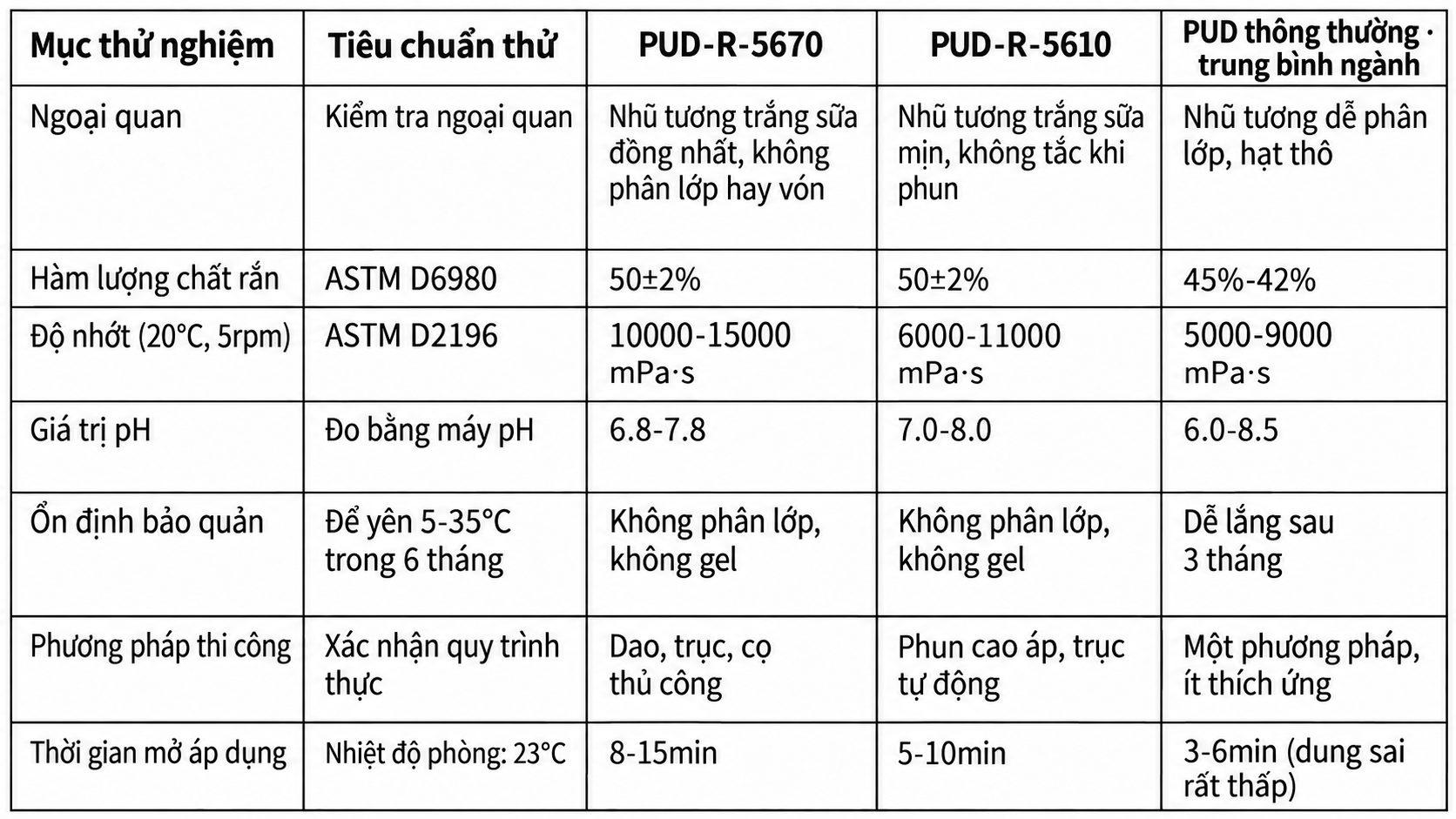

Thông số cơ bản của hai sản phẩm được đo trong điều kiện phòng thí nghiệm tiêu chuẩn và thể hiện trong hình nguồn dưới đây:

Hàm lượng chất rắn cao được mô tả là ưu điểm cốt lõi. So với PUD thông thường trên thị trường, chất rắn được nêu cao hơn trên năm điểm phần trăm, cho phép dùng ít hơn 20%-30% keo cho cùng diện tích dán và giảm chi phí mỗi bộ nội thất. Độ nhớt được chỉnh theo quy trình: loại thủ công đủ đặc chống chảy, còn loại dây chuyền đi qua hệ phun 2,0 mm trong thời gian dài không tắc. Thời gian mở 8-15 phút cho phép chỉnh da trên mặt phức tạp, góc và giảm bọt, nhăn, làm lại.

Bao bì thành phẩm PUD RELANET

(2) Tính năng kết dính cơ học

Độ bền liên kết và độ mềm dẻo màng quyết định trực tiếp việc chi tiết nội thất còn dán chắc, không bong mép trong sử dụng dài hạn. Sau đóng rắn, hai sản phẩm PUD trong bản thảo vượt mức cơ sở ngành được dẫn trong các thử nghiệm sau:

• Độ giãn dài khi đứt và độ dai kéo

Theo ASTM D412, nguồn báo cáo độ giãn dài khi đứt 600%-1.000% cho RJ810 và 750%-1.100% cho RJ830 ở nhiệt độ xưởng 10°C. Ở 23°C, độ giãn vượt 1.200%, với độ bền kéo 28-32 MPa.

PUD gốc nước thông thường được mô tả có độ giãn 300%-500% ở nhiệt độ thấp, tăng nguy cơ nứt mép gập và bong góc khi bọc mùa đông. Cấu trúc chuỗi RELANET biến tính giúp màng ôm hình tốt hơn, cho phép biến dạng cùng da khi rung và giãn/co nhiệt.

• Độ bền bóc 180° trên nhiều nền

Lực bóc đo sau 24 giờ đóng rắn:

• Da microfiber + khung ABS: ≥1.150 N/m.
• Da TPO + tấm PP biến tính: ≥980 N/m.
• Da thật + xốp EVA: ≥1.300 N/m.
• Da PVC mềm + tấm nội thất gỗ nhựa: ≥1.050 N/m.

Nguồn nêu da tự rách trong từng phép thử bóc, trong khi bề mặt keo vẫn dính. Độ bền báo cáo tương đương keo polyurethane dung môi trong các cấu trúc này. Tuy nhiên, yêu cầu xử lý trước PP và TPO vẫn phải được xác nhận cho cấp nhựa và tình trạng bề mặt thực tế.

Biểu đồ radar so sánh tính năng kết dính PUD

• Chống dão và ổn định tạo hình chân không

Trong thử tạo hình chân không ở -0,09 đến -0,1 MPa, màng tiếp tục giãn mà không trượt hoặc tách lớp. Dây chuyền tham chiếu đạt độ dính ban đầu bão hòa sau 40-60 giây hoạt hóa nhanh ở 120-130°C, trong khoảng hoạt hóa 110-140°C. Nguồn báo cáo hiệu suất dây chuyền tăng 15%-25%, tỷ lệ lỗi dán cuối dây chuyền dưới 0,3%, so với tỷ lệ lỗi trung bình ngành được nêu là 2%.

(3) Chịu thời tiết và độ bền: mô phỏng môi trường cấp xe

Nội thất ô tô có thể trải qua -40°C mùa đông, 90°C mùa hè, mùa mưa ẩm và rung dài hạn. Độ bền keo ảnh hưởng tuổi thọ ba đến tám năm của chi tiết. Bản thảo báo cáo kết quả lão hóa chu kỳ sau:

• Chu kỳ nhiệt độ cao và thấp

Sau 50 chu kỳ gồm bốn giờ ở -40°C rồi bốn giờ ở 90°C, độ bền bóc duy trì ≥88%, không trắng màng, giòn, co hay bong keo. Nguồn nêu PUD thông thường trên thị trường mất trên 40% độ bền sau 30 chu kỳ và bong góc diện rộng.

• Chống thủy phân nóng ẩm

Sau 1.000 giờ ở 60°C và 95% RH, màng không thủy phân hoặc trắng, giữ 85% độ bền bóc. Chuỗi polycarbonate biến tính cải thiện chống thủy phân cho môi trường nóng ẩm, ven biển và nhằm giảm phồng rộp, bong do ẩm.

• Phơi nhiệt và chống ố vàng

Sau 500 giờ ở 85°C, màng không có biến màu, rỉ dầu hoặc di chuyển lên bề mặt da theo báo cáo. Công thức tránh cấu trúc aromatic liên quan ố vàng, hỗ trợ nội thất da thật sáng màu và TPO trắng.

• Chịu dầu và chất tẩy

Sau tiếp xúc 72 giờ với kem tay, sản phẩm dưỡng da và chất tẩy nội thất, nguồn báo cáo không giảm đáng kể độ bền và không trương lớp keo, giải quyết dạng hư hỏng sau bán hàng thường gặp do vệ sinh nội thất.

(4) Tính năng môi trường và VOC cho tiêu chuẩn khoang xe cao hơn

Khi nhà sản xuất xe năng lượng mới siết kiểm soát mùi và VOC, RELANET xử lý tính năng môi trường từ nguyên liệu:

• VOC phải được báo cáo theo đúng mẫu, phương pháp, đơn vị và mục tiêu của dự án; không dùng một giới hạn chung để kết luận mọi keo hoặc chi tiết đạt. Với yêu cầu Nissan tương ứng, NES M0402 là phương pháp thử và NES M0403 là mục tiêu VOC của chi tiết. NES M0160 dùng cho mùi, không thay thế VOC hoặc đánh giá không khí của toàn xe.
• Thành phẩm được báo cáo có cấp mùi ≤2. Xưởng phun và bọc tránh mùi kích thích mạnh, cải thiện môi trường làm việc và có thể giảm yêu cầu thông gió chống nổ chuyên dụng, tùy đánh giá dây chuyền.
• Sau đóng rắn, màng được mô tả không giải phóng thành phần phân tử nhỏ dễ bay hơi. Kết quả acetaldehyde, toluene và xylene trong thử toàn xe thấp hơn giới hạn nội bộ nhà sản xuất được dẫn, hỗ trợ chương trình khoang xe điện chở khách, xe dịch vụ và xe dã ngoại.
• Hệ gốc nước được mô tả không thuộc phân loại hóa chất nguy hiểm đối với sản phẩm đã nêu, giảm chi phí lưu trữ, vận chuyển và chất thải nguy hại so với keo dung môi, giảm áp lực quản lý an toàn.

Ngoại quan hoàn thiện của ứng dụng nội thất hướng tới môi trường

(5) Ưu điểm tương thích quy trình

Lựa chọn phương pháp phủ, thời gian chờ, làm khô và hoạt hóa của PUD phải dựa trên TDS hiện hành cùng cấu trúc lớp thực tế. Ghi điều kiện của từng công đoạn và thử tại vùng khó tiếp xúc trước khi so sánh hiệu suất hoặc chi phí. PP và TPO dùng với PUD cần xác nhận cách làm sạch, hoạt hóa hoặc lót theo hệ cụ thể. R-7110 và R-7206 là hệ polyolefin không phân cực riêng biệt, có thể dán mã PP đã xác nhận trên bề mặt sạch mà không cần lót, ngọn lửa hoặc plasma; đặc tính này không phải kết luận cho PUD hoặc tất cả vật liệu.

(6) Các kịch bản ứng dụng chính

Bọc bảng táp-lô: tạo hình chân không da TPO, microfiber hoặc PVC lên khung ABS, thiết kế để chống phồng và bong mép sau nhiệt. Ốp cửa: tương thích bọc thủ công và tự động, chống nứt dài hạn tại nếp gập. Ghế và tay vịn: dán da thật hoặc PU lên xốp dưới nén và mài mòn lặp lại. Trần và tấm khoang hành lý: dán vải không dệt hoặc dệt lên khung PP với khả năng chịu nóng ẩm. Xe dã ngoại và chuyên dụng: kết hợp tấm gỗ nhựa, da và ốp mềm trong khoang kín, mùi nhẹ. Nguồn tổng kết bốn khó khăn lặp lại: VOC cao và rủi ro an toàn từ keo dung môi; độ mềm dẻo lạnh và độ bền chu kỳ nhiệt kém của PUD gốc nước thông thường; phạm vi nền hạn chế và chi phí đổi cao; khoảng quy trình hẹp làm tăng làm lại. Nền tảng PUD polyester/polycarbonate biến tính RELANET được trình bày đáp ứng năm giá trị hệ thống—tuân thủ môi trường, độ bền liên kết cao, độ bền thời tiết, tương thích quy trình rộng và tổng chi phí thấp hơn. Khi PUD gốc nước tiếp tục thay keo dung môi, RELANET nêu sẽ phát triển sản phẩm tính năng cao hơn, mùi nhẹ hơn, bền hơn và hỗ trợ kỹ thuật thực tế cho nội thất xe động cơ đốt trong và năng lượng mới.
