Subtítulo: Análise dos custos de colagem de interiores automotivos: dos custos visíveis e ocultos à padronização em plataforma.
Introdução: a comparação vai além de dois adesivos
Nas discussões sobre substituir o adesivo aplicado por pulverização por filme adesivo, em cinco minutos o debate costuma se concentrar no preço do filme por metro quadrado.
Essa pergunta parte de uma premissa inadequada.
Com o adesivo à base de água aplicado por pulverização, a camada de colagem é formada no local pela pistola, pelo ar de atomização, pela velocidade da pistola, pela distância de aplicação, pela sobreposição, pelo tempo em aberto, pelo fluxo de ar, pela temperatura e pela umidade, além da experiência do operador. A distribuição da massa de adesivo em cada painel de porta é uma amostra resultante de todas essas variáveis.
No filme adesivo ativado por calor, a situação é diferente. Espessura, área e limites já estão definidos pela aplicação do revestimento adesivo e pelo corte com matriz quando o material chega. No chão de fábrica, as tarefas são posicionar, prensar a quente dentro de uma janela de temperatura/pressão/tempo e resfriar sob pressão.
A comparação entre os adesivos é, portanto, uma comparação entre dois sistemas de fabricação:
| Dimensão | Adesivo à base de água aplicado por pulverização (6 m²/veículo, nas duas faces) | Filme ativado por calor (3 m²/veículo, em uma face) |
|---|---|---|
| Formação da camada de colagem | Formada no local; a gramatura aplicada é um resultado | Predefinida; a camada de colagem é uma característica do material recebido |
| Sequência do processo | Misturar e alimentar → pulverizar nas duas faces → evaporar/aguardar tempo em aberto → laminar → inspecionar → limpar pistolas/trocar produção | Receber peças recortadas → pré-posicionar → ativar por calor → resfriar sob pressão → inspecionar e rastrear |
| Principais variáveis | Viscosidade, teor de sólidos, atomização, velocidade da pistola, fluxo de ar, temperatura e umidade: variáveis distribuídas e interdependentes | Concentradas na janela T/P/t, no posicionamento, na condição superficial e no critério de temperatura de desmoldagem |
| Principal responsável | Operadores de produção e engenheiros de processo | O fornecedor controla a consistência da espessura e do recorte; a fábrica controla o posicionamento e a janela de prensagem a quente |
| Área de colagem | 6 m²/veículo | 3 m²/veículo (metade da área) |
Um investimento de CNY 2 milhões em equipamento compra a capacidade de produzir uma camada de colagem mensurável, rastreável e repetível, além de permitir o uso de outro adesivo. A análise deve determinar quanto vale essa repetibilidade. Começamos pelos custos visíveis.
Conta 1: custos visíveis, com as duas curvas de custo no mesmo veículo
Primeiro, defina os limites. Comparamos apenas a diferença entre os processos de colagem; o custo básico de processamento do painel de porta está excluído:
- Custo mensal da pulverização: Cs(Q) = 52,8 × Q + 16.000 (material a CNY 8/m² × 6 m² × fator de perda nas bordas de 1,1; dois operadores a CNY 16.000/mês; equipamento de pulverização existente tratado como custo irrecuperável).
- Custo mensal do filme: Cf(Q,p,s,m) = 3p × Q + 2.000.000 / (60s) + m / 36 (equipamento de CNY 2 milhões amortizado em cinco anos e ferramental em três anos; s é a quantidade de programas de veículos que compartilham o equipamento, e m é o investimento em ferramental por programa).
Quatro variáveis descrevem o modelo: volume mensal Q, preço do filme p, quantidade de programas de veículos que compartilham o equipamento s e ferramental por programa m. O cenário de referência usa p=CNY 15/m², s=1 e m=CNY 100.000.

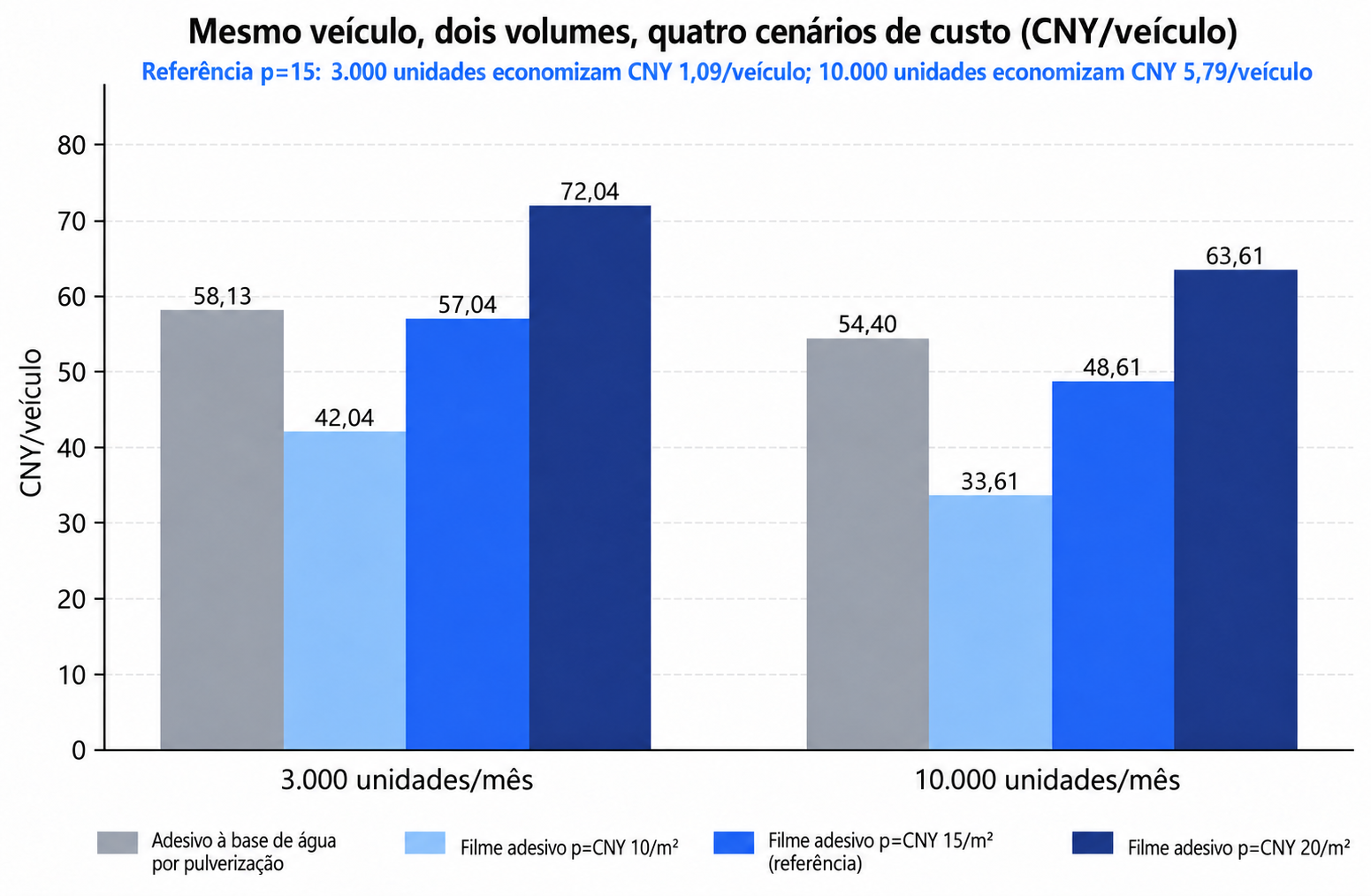

Figura 1 | Um veículo, dois volumes e quatro cenários de custo: o preço tem maior influência que o volume
Para o mesmo veículo, dois volumes e quatro cenários de preço tornam a conclusão clara:
- Com 3.000 veículos/mês, o processo com filme no cenário de referência custa CNY 57,04/veículo, apenas CNY 1,09 menos que a pulverização, a CNY 58,13/veículo. O resultado está próximo do equilíbrio.
- Com 10.000 veículos/mês, o custo do filme cai para CNY 48,61/veículo, com economia de CNY 5,79 por veículo.
- Com p=CNY 20/m², o filme perde nos dois volumes. O preço tem maior influência que o volume.
Passemos à linha de equilíbrio:

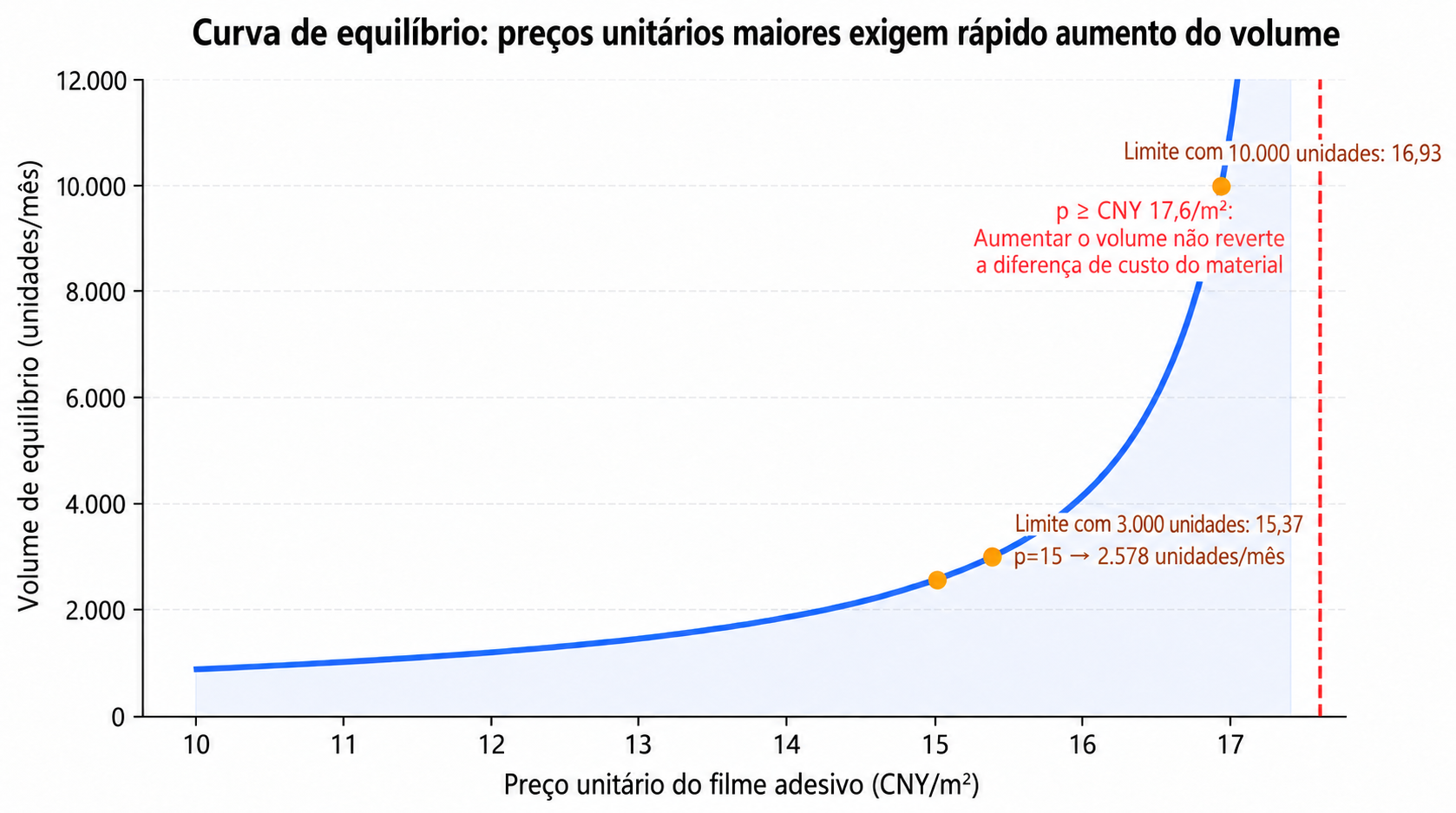

Figura 2 | Linha de equilíbrio: com p=15, o equilíbrio ocorre em cerca de 2.578 veículos/mês; com p≥17,6, aumentar o volume deixa de ajudar
- Com p=CNY 15/m², o equilíbrio ocorre em aproximadamente 2.578 veículos/mês.
- Com 3.000 veículos/mês, o preço máximo aceitável do filme é CNY 15,37/m²; com 10.000 veículos/mês, chega a CNY 16,93/m².
- Quando p ≥ CNY 17,6/m², a diferença de custo do material consome toda a vantagem de escala. Nenhum aumento de volume consegue recuperá-la.
Por isso, na negociação de compras, CNY 15/m² deve ser o preço-alvo, e CNY 16,93/m², o teto absoluto no cenário de alto volume, sem tratá-lo como cotação usual.
Conta 2: custos ocultos, os valores ausentes na contabilidade da pulverização
Os custos visíveis são apenas uma parte do total. A premissa de 10% de perda nas bordas na pulverização está longe de representar todas as perdas. Segundo a referência setorial da EPA citada, a pulverização convencional com atomização a ar tem eficiência típica de transferência de apenas 25%–40%. O restante vai para dispositivos de mascaramento, filtros e exaustão, resíduos nos tambores e resíduos da limpeza de pistolas.
Pelo menos quatro grupos de custos da pulverização costumam ficar fora da cotação:
- EHS e conformidade: cabines de pulverização, ventilação, filtragem, controle de fontes de ignição e gestão de VOC. Ser à base de água não elimina essas exigências; a formulação real e as emissões no local ainda precisam ser confirmadas.
- Limpeza e resíduos: limpeza de pistolas, adesivo residual, meios filtrantes, tratamento de efluentes e paradas durante trocas de lote.
- Perdas de qualidade: excesso de pulverização, quantidade insuficiente de adesivo, retrabalho, refugo e variações de aparência e durabilidade.
- Utilidades: insuflação e exaustão de ar, secagem, ar comprimido, elementos filtrantes consumíveis e manutenção.
Um teste de inversão permite avaliar o peso desses custos:

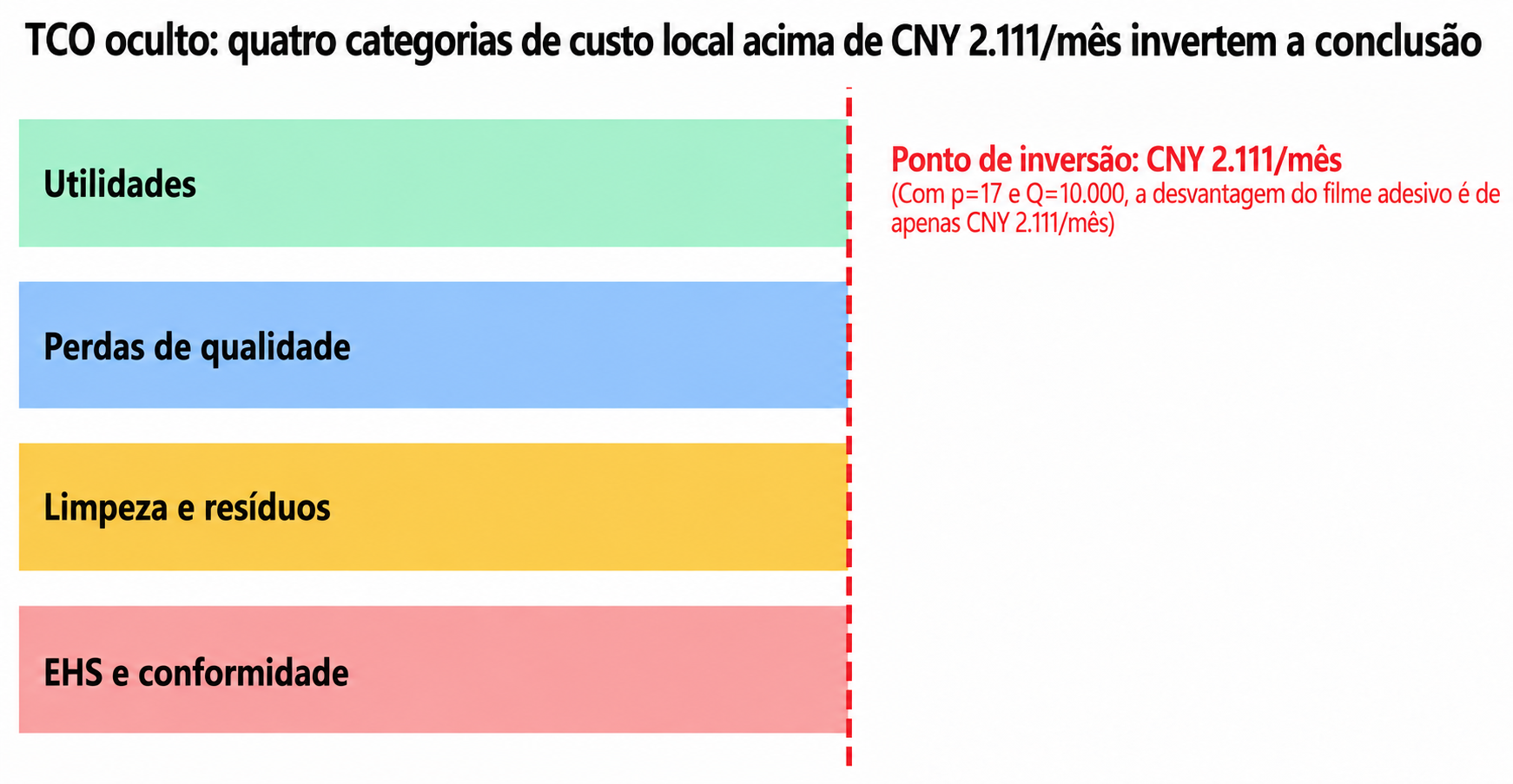

Figura 3 | Inversão pelo TCO oculto: o filme passa a ser preferível quando os custos omitidos da pulverização superam CNY 2.111/mês
Mesmo no cenário desfavorável de 10.000 veículos/mês e filme a CNY 17/m², o custo visível do filme supera o da pulverização em apenas CNY 2.111/mês. Portanto, quando o TCO omitido da pulverização supera CNY 2.111/mês, o filme torna-se a melhor opção. Para uma área de pulverização que exige ventilação, filtragem, limpeza e tratamento de resíduos, esse limite merece atenção.
A coleta local de dados de TCO faz parte da análise. Reúna três meses de registros de energia, consumíveis, resíduos, paradas, retrabalho e refugo e use-os para preencher os campos vazios do modelo. Quanto mais completa a contabilidade, mais sólida se torna a análise a favor do filme.
Conta 3: fundamentos do processo, com sete vantagens ligando causa → métrica → custo
Quem defende o filme adesivo frequentemente se limita a listar benefícios. Na análise, é preciso verificar se cada benefício tem uma cadeia causal auditável: se pode ser medido, incluído no plano de controle e contabilizado no TCO. A quantidade de benefícios, por si só, não responde a isso.
| # | Causa técnica | Métrica mensurável | Custo oculto eliminado ou reduzido | Novo risco |
|---|---|---|---|---|
| 1 | Espessura/gramatura aplicada definida | Espessura, gramatura aplicada, Cpk | Desvio de gramatura, retrabalho, refugo | Lotes recebidos |
| 2 | Forma/limites definidos | Dimensões do recorte, largura do extravasamento | Mascaramento, excesso de pulverização, limpeza | Acúmulo de tolerâncias |
| 3 | Variáveis de processo concentradas | Janela T/P/t, Cpk | Variação de preparação e entre operadores | Capabilidade da prensagem a quente |
| 4 | Corte com matriz e pré-posicionamento | Tempo de ciclo, estoque em processo (WIP), rendimento de primeira passagem | Estações de pulverização/evaporação e espera | Tempo de posicionamento |
| 5 | Etiquetas de rolo/lote | Tempo de rastreamento, abrangência da contenção | Investigação, isolamento, reinspeção | Prazo de validade |
| 6 | Ausência de névoa de pulverização no chão de fábrica | Exaustão, filtros, resíduos da limpeza de pistolas | EHS, manutenção, paradas | Liner de proteção |
| 7 | Equipamento de ativação compartilhável | Utilização, programas de veículos, OEE | Custo fixo por veículo | Gargalo de equipamento |
Essa possibilidade de definir a camada é especialmente útil em peças decorativas transparentes. Espessura fixa e geometria delimitada tornam a névoa óptica, o amarelecimento, as bolhas, as partículas e o extravasamento mecanismos de defeito rastreáveis. Os materiais do projeto informam espessura controlável de filme de 40–200 µm, transmitância acima de 99% e ΔYi≤1 após 1.500 horas a 110°C. As declarações do fornecedor precisam ser convertidas em especificações de projeto e evidências medidas: ter sido ensaiado não equivale a estar liberado.
Conta 4: ROI, o volume dilui o custo fixo, mas não o preço do filme
Na análise financeira, é necessário separar os conceitos: aumentar o volume dilui o rateio do custo fixo, enquanto o custo marginal do material permanece inalterado.

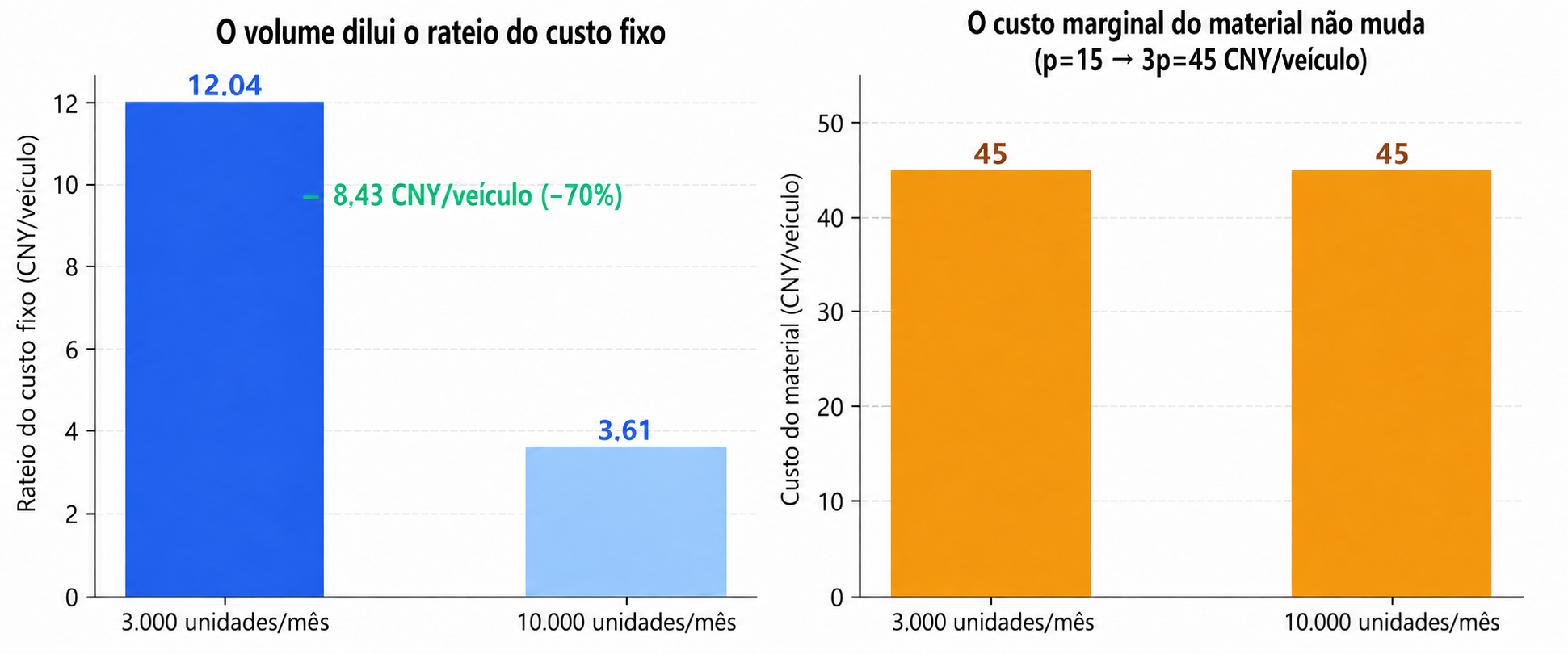

Figura 4 | O volume reduz o rateio do custo fixo em 70%; o custo marginal do material, 3p, permanece igual
Entre 3.000 e 10.000 veículos, o rateio do custo fixo do filme cai de CNY 12,04 para CNY 3,61 por veículo, uma redução de 70%. O material permanece em 3p=CNY 45 por veículo. A gestão deve avaliar separadamente o benefício do maior volume e o das reduções no preço de compra. Obter os dois resultados produz o melhor ROI.
Considere agora o fluxo de caixa de cinco anos com p=15, s=1 e investimento inicial de CNY 2,1 milhões:

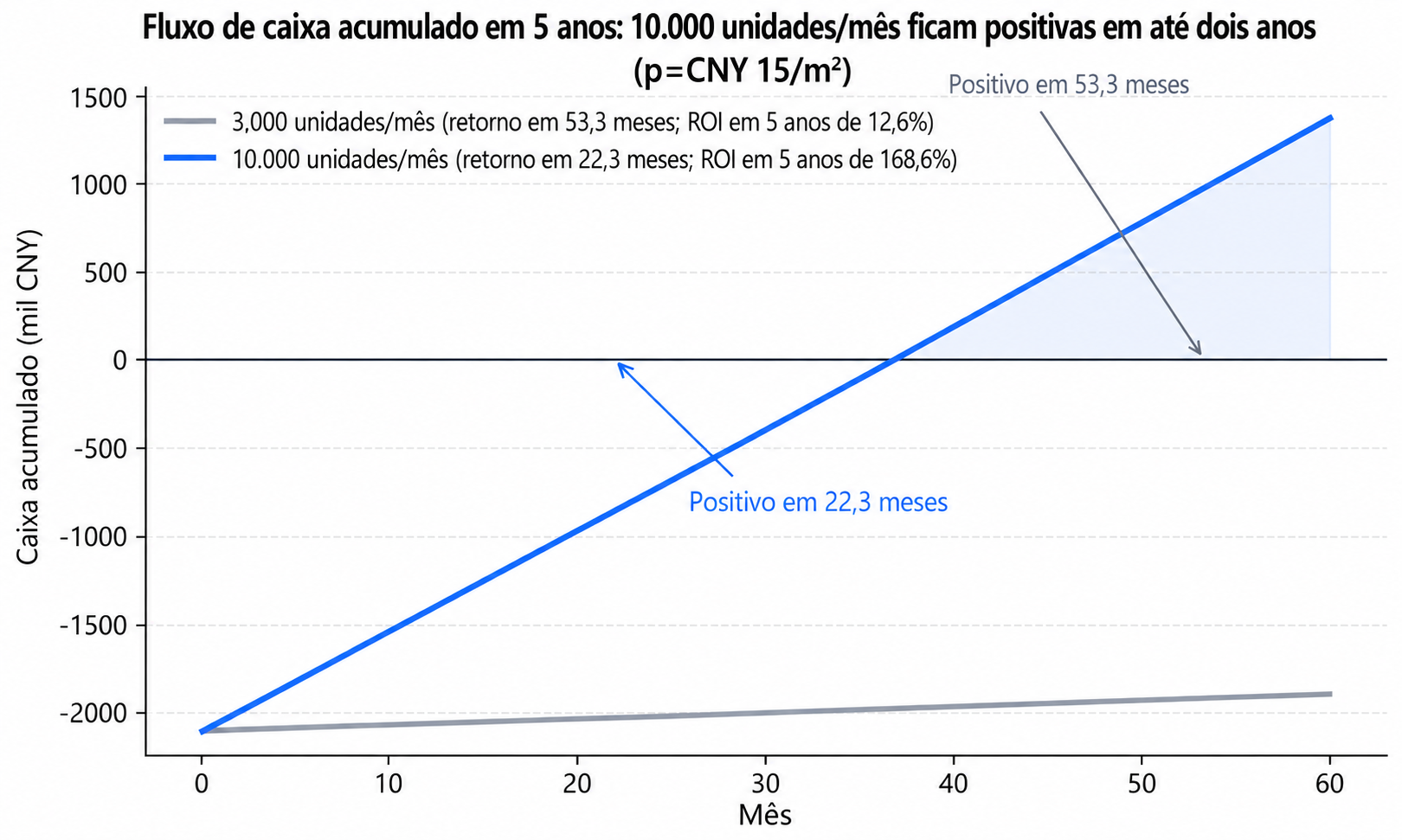

Figura 5 | Fluxo de caixa acumulado em cinco anos: com 10.000 veículos/mês, fica positivo em 22,3 meses, com ROI de 168,6%
- 3.000 veículos/mês: prazo de retorno simples de 53,3 meses e ROI em cinco anos de 12,6%. O resultado fica positivo, mas por uma margem pequena.
- 10.000 veículos/mês: prazo de retorno simples de 22,3 meses, benefício líquido acumulado em cinco anos de cerca de CNY 3,54 milhões e ROI de 168,6%.
A conclusão é direta: o filme adesivo se beneficia da escala. Maior volume e menor preço contratado melhoram a curva de retorno.
Conta 5: padronização em plataforma, com um conjunto de equipamentos compartilhado por vários programas de veículos
O processo com filme tem um fator frequentemente subestimado: o equipamento de ativação pode ser compartilhado entre programas de veículos; o ferramental é específico.
A cada programa adicional que compartilha o equipamento, o rateio dos CNY 2 milhões cai primeiro à metade e depois a um terço. O efeito sobre o prazo de retorno é expressivo:

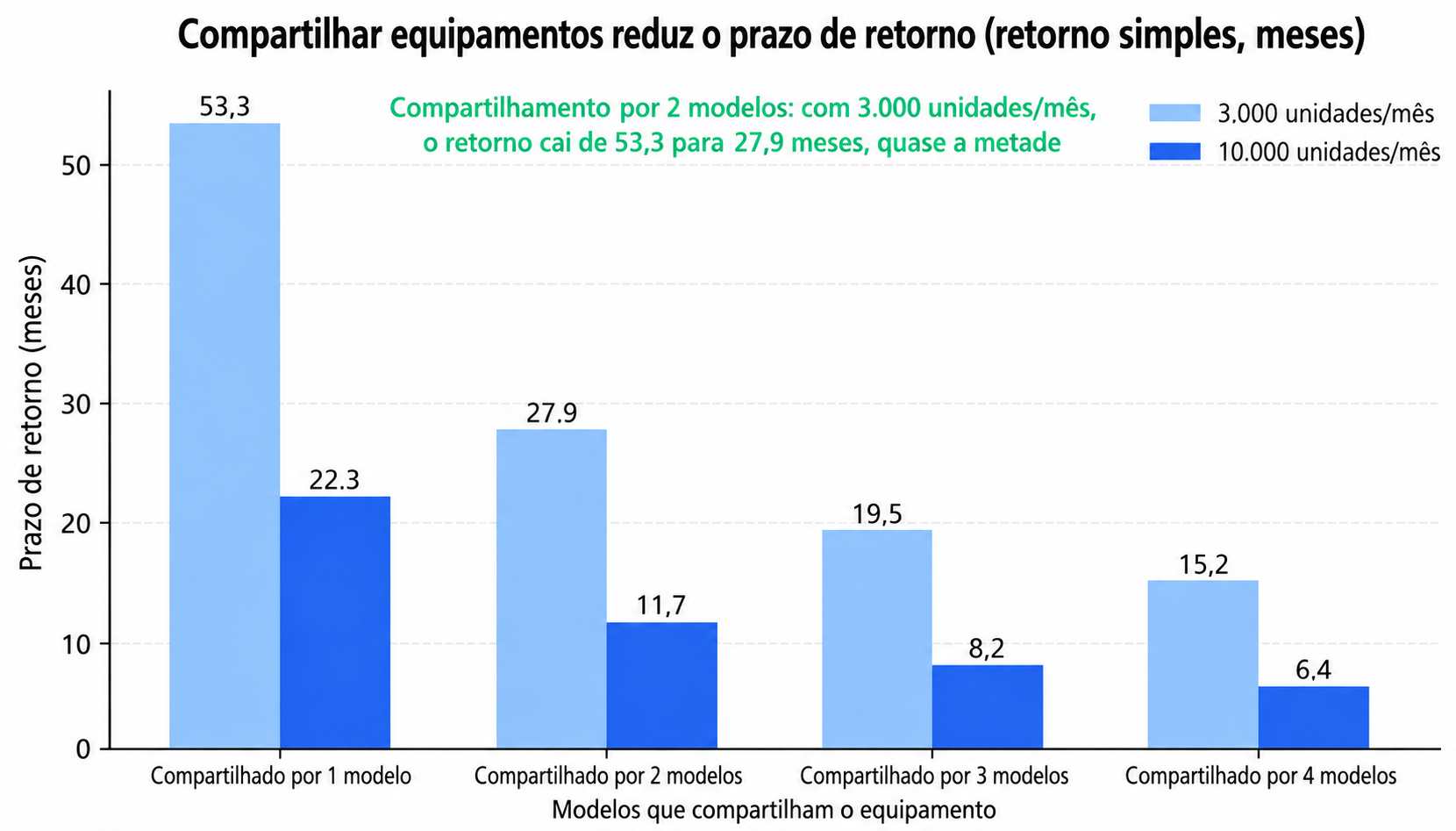

Figura 6 | Efeito de plataforma do equipamento compartilhado: dois programas de veículos reduzem o prazo de retorno quase à metade
- Um programa de veículo com equipamento dedicado: retorno em 53,3 meses, com 3.000 veículos/mês.
- Dois programas compartilhando o equipamento: retorno em 27,9 meses, quase a metade.
- Três programas: 19,5 meses; quatro programas: 15,2 meses.
Esse é o valor da padronização em plataforma: uma plataforma de ativação térmica compartilhada, com ferramentas de corte específicas para cada veículo, transforma o investimento fixo em ativo de plataforma e reduz a dependência de um único programa. Em um projeto de baixo volume, assegurar um segundo programa para compartilhar o ativo pode melhorar o retorno mais do que aguardar o crescimento do volume. Isso também atribui valor financeiro à padronização do processo: o mesmo método de janela T/P/t, sistema de rastreabilidade e padrão de inspeção podem ser replicados entre programas.
O outro lado da análise: o filme adesivo também pode falhar
Uma análise responsável precisa tratar também dos riscos. Os riscos do filme são mais concentrados e mais fáceis de parametrizar, mas falhas podem ser sistemáticas quando calor, pressão, geometria ou condição superficial não são compatíveis. Seis riscos devem ser resolvidos no início:
| Modo de falha | Causa | Sinal inicial | Controle |
|---|---|---|---|
| Deformação do substrato/alteração óptica | Temperatura excessiva ou aquecimento não uniforme | Empenamento, variação dimensional, alteração do YI | Menor temperatura com maior tempo de permanência, dispositivo isolante, validação por imagem térmica |
| Colagem insuficiente em regiões 3D | Pressão local ou conformabilidade do cabeçote insuficiente | Levantamento das bordas, dispersão nos resultados de descolamento | Cabeçote conformável, pressão por zonas, filme sensível à pressão |
| Perda de aderência em material de baixa energia superficial | Energia superficial do PP, contaminação ou perda de efeito do tratamento | Aprovação inicial, seguida de queda acentuada após envelhecimento | Janela de limpeza, plasma/primer, validação do tempo decorrido |
| Acúmulo de erros de posição/tolerâncias | Erro acumulado das referências de corte, peça e laminação | Deslocamento da camada de colagem, borda exposta localizada | GD&T, prevenção de erros por visão, referências comuns |
| Retorno elástico/bolhas após liberação | Resfriamento insuficiente sob pressão | Retorno elástico ou bolhas de gás liberado após abertura | Critério de temperatura de desmoldagem e registro da curva de resfriamento |
| Risco de fornecimento e capacidade | Liner de proteção, MOQ, ferramental, gargalo de equipamento | Falta de material, troca de produção demorada, OEE menor | Duas fontes de fornecimento, estoque de segurança, cálculo de capacidade |
Considere três limites: o ferramental não pode ser compartilhado entre programas de veículos; o equipamento pode se tornar um gargalo; e os processos de reparo e desmontagem exigem validação antecipada. O filme também gera resíduos. O liner de proteção e as aparas de corte devem ser pesados. Somente um balanço de massa fechado, do material comprado ao produto e aos resíduos, revela a perda real de material.
Implementação: piloto A/B com peças do mesmo lote e quatro etapas de aprovação
Valide antes de substituir o processo atual. O caminho adequado é um piloto com peças do mesmo lote, no mesmo turno e sob os mesmos critérios de aceitação, concluindo quatro etapas em sequência:
- Etapa de material: combinação de substrato e filme e garantia de fornecimento.
- Etapa de processo: Cpk da janela 3D e capabilidade do equipamento. Reconstrua a janela T/P/t com os substratos reais; os exemplos do fornecedor são apenas um ponto de partida para o DOE.
- Etapa de qualidade: descolamento/cisalhamento, envelhecimento, VOC/odor e critérios de aceitação óptica e visual.
- Etapa econômica: TCO local, preço contratado, utilização compartilhada e prazo de retorno.
O plano pode ser concluído em quatro semanas: S1 fixa a janela de processo, S2 trata de desempenho e durabilidade, S3 avalia tempo de ciclo e rendimento, e S4 revisa o TCO. O resultado é uma de três decisões de produção: aprovar, ajustar ou interromper. Se alguma etapa permanecer pendente, o retorno financeiro não deve se tornar compromisso de produção.
Conclusão: três condições de aprovação e uma liberação
O modelo pode ser expresso em três orientações:
- Fixar o preço: cotação formal do filme ≤ CNY 15/m², mantendo o cenário de baixo volume dentro da faixa segura.
- Fixar o compartilhamento: pelo menos dois programas de veículos compartilham o equipamento de ativação, transformando o investimento fixo em ativo de plataforma.
- Fixar a validação: introduzir de forma condicional somente após a conclusão das quatro etapas. Se o caso de um único programa exigir retorno em 36 meses, o limite mensal será de cerca de 5.427 veículos.
Na pulverização, a gramatura correta em cada painel de porta depende da execução no local. Com o filme, ela é aprovada no relatório de inspeção de recebimento. A passagem da formação local para camadas predefinidas, de variáveis interdependentes para uma janela controlada e da amortização em um único programa para plataformas compartilhadas representa uma melhoria do sistema de fabricação, além da substituição do material.
Com o cálculo concluído, o próximo passo é verificar o resultado com dados.
