剥离试验观察接缝从边缘逐步分开时的表现；搭接剪切试验观察搭接试样在规定加载条件下的承载表现。两者的受力方式、试样和结果口径不同，不能直接用数值大小判断哪款胶更好，也不能相互替代。
汽车内饰选胶，应先说明胶层连接哪两种表面、零件在什么阶段受到什么作用，再确定试验。门板包边、顶棚复合与刚性附件连接，需要回答的问题并不相同。

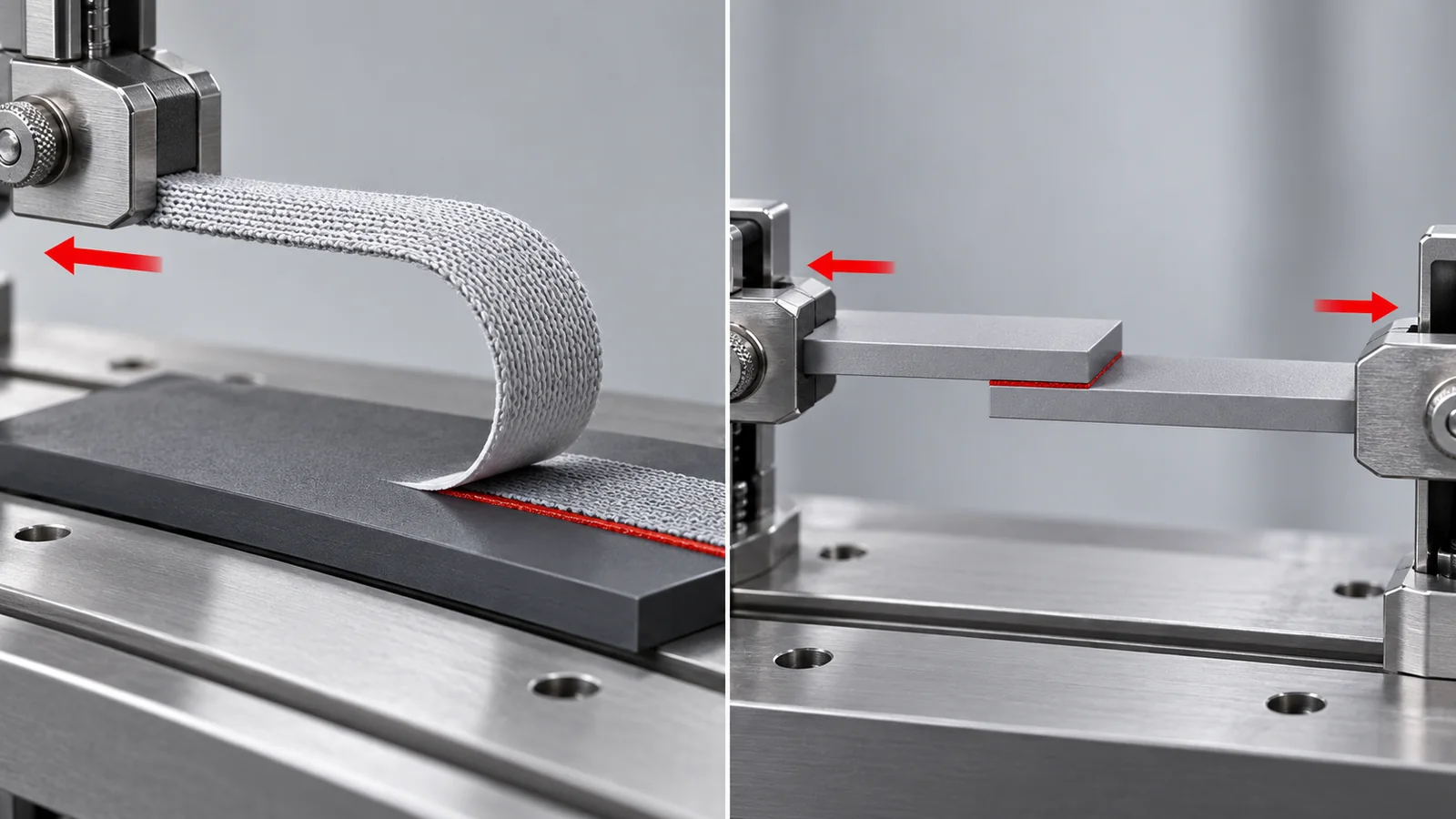

先看试验能回答什么
| 比较项目 | 剥离试验 | 拉伸搭接剪切试验 |
|---|---|---|
| 加载特点 | 按规定角度拉开一侧材料，分离从接缝边缘推进 | 沿规定方向拉伸搭接试样，评价搭接区域的表观承载 |
| 试样示例 | 柔性饰面与刚性基材组成的试样；角度和夹持须说明 | 按所选方法制备的搭接试样；材料、尺寸和搭接面积须说明 |
| 常见结果口径 | 剥离力用N；按宽度表达时可用N/mm或N/25 mm | 常见表观强度用MPa，即N/mm²，并保留载荷与搭接面积 |
| 能回答的问题 | 指定界面在该角度、速度和状态下怎样分离 | 该搭接组合在规定制样和加载条件下怎样承载 |
| 不能据此确认 | 整件持位、耐热蠕变或其他加载方式已经合格 | 饰面包边不会翘起，或所有接头都可采用该数值设计 |
表中是选方法时的区分，不是通用试验规程。夹具、材料刚柔性、胶层厚度和所选标准，仍须与项目要求一起确认。
柔性饰面与刚性搭接，不能照搬同一种试样
PVC与针织布复合饰面贴到PP骨架时，可以针对柔性层与刚性侧安排剥离评价。ISO 8510-2:2006的公开范围就是柔性材料粘接到刚性材料的180°剥离。两侧都柔软、饰面难以稳定夹持或结构不同，则需要重新核对适用方法。
ISO 4587:2003面向刚性材料之间的拉伸搭接剪切，其公开说明也指出，这种试验不提供设计信息。因此，不能把柔性面料试样硬套成刚性搭接，再把所得结果直接用于零件设计。
查阅标准时还要核对材料范围。例如ASTM D1002-10历史版本的官方范围涉及金属与金属单搭接试样，不能仅因标题含“剪切”就用于所有塑料或饰面组合。实际执行须确认客户要求及适用版本。
N/25 mm与MPa为什么不能直接换算
N/25 mm说明结果对应规定宽度的剥离试条；MPa表达力按面积归一后的应力。一个涉及试条宽度，一个涉及搭接面积，测量的加载过程也不同。
即使拿到了剥离力和试样面积，也不能把两者一除就当作剪切强度。缺少的是另一种加载下的真实试验，而非一个换算系数。供应商资料一份写N、一份写N/25 mm、另一份写MPa时，应先核对各自的结果定义，再决定哪些可以放进同一比较表。
报告中的峰值、平均值和选取区间也要分清。只有单位相同，仍不足以说明结果可比；必须连同曲线、异常记录和破坏位置理解，不能挑一个最大的数字代表整个体系。
相同方法，还要固定比较条件
两份结果都写“剥离”，也可能采用不同角度、速度、宽度或测试时点。改变这些条件后，不宜直接给胶粘剂排序。试样来自平面、凹槽还是翻边，是否经历相同制样、养护和环境调节，也应保留在记录中。
早期测试用于回答特定搬运、转序或脱模问题；规定养护后的测试用于评价该状态下的粘接。老化后的结果还多了一组暴露条件。它们可以共同支持项目判断，但不应混在一起计算平均值或选出“总冠军”。
初黏与规定时点的剥离强度也应分别讨论。需要比较早期表现时，可先阅读汽车内饰包覆胶初粘力横评，核对试样与时间点，而不是把“能暂时固定”直接写成最终强度合格。
把零件上的问题带进试验
门板大面粘住而翻边翘起时，应标出局部曲率、饰面回复、施胶覆盖和释放支撑的顺序。平片剥离能帮助比较界面，代表性包边样件则能观察真实几何下的持位。两项记录应对应到相同材料与工艺，才能解释差异。

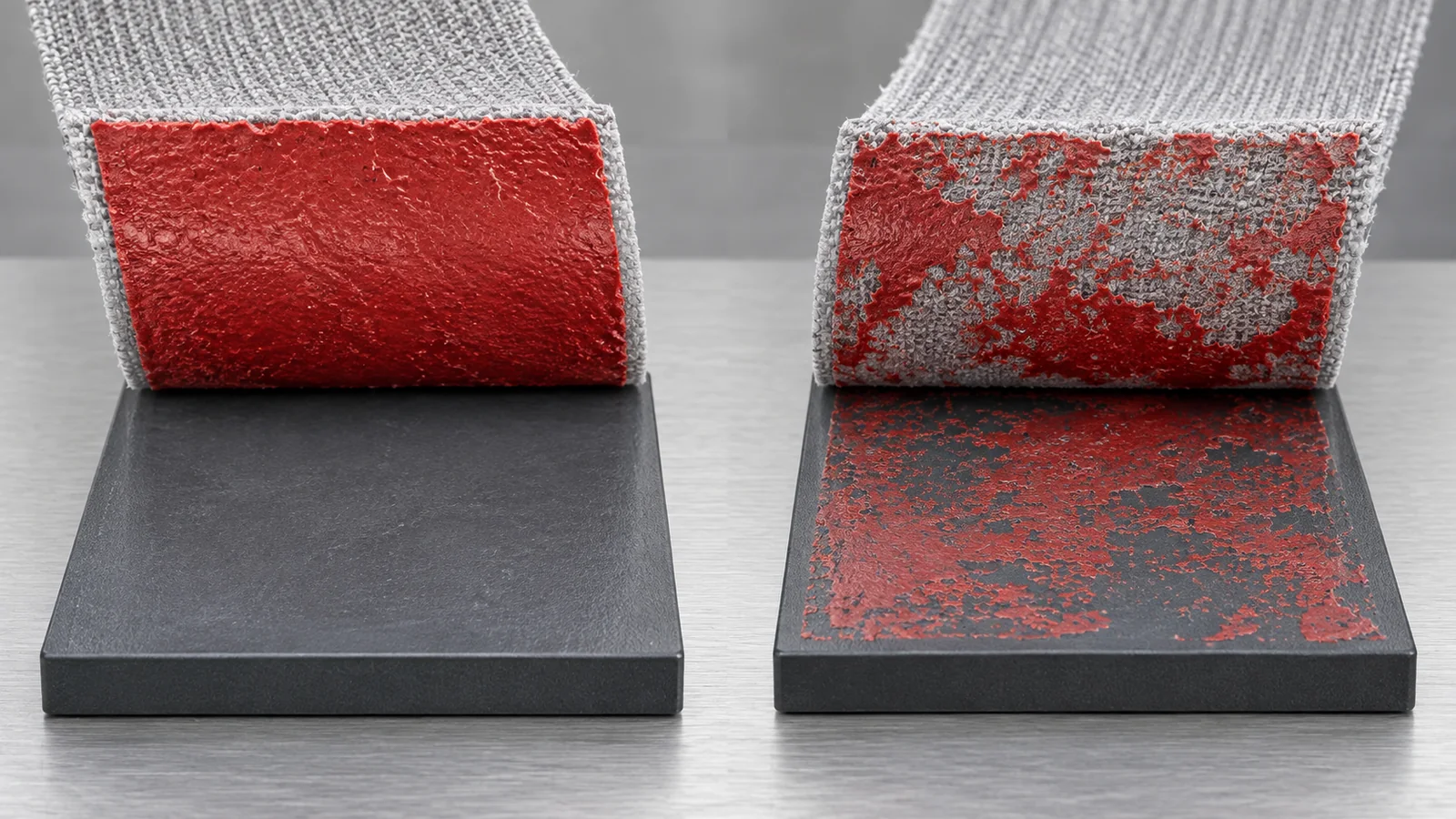

对顶棚或其他复合件，应先画出面材、泡棉、承载层及各道胶层，再确定从哪一层取样。柔性层撕裂、泡棉破坏、胶层内部破坏和界面分离应分别记录；“基材破坏”只描述所观察试样，不能自动证明其他位置或整件合格。
若附件接缝承担持续载荷，还应说明受力方向、持续时间、温度和允许位移，再由项目确定相应评价。一次短时剥离或搭接试验不能替代蠕变、老化及总成验证。实际接头可能同时受到多种作用，不应只凭试验名称判断其全部受力。
一份可复核的报告，至少把这些记录连起来
| 记录组 | 需要能追溯的信息 |
|---|---|
| 材料与界面 | 牌号、批次、厚度、背涂或表面处理、真实施胶侧 |
| 制样过程 | 胶粘剂及配套组分、资料版本、胶量口径、干燥/活化、压合及样件编号 |
| 试验条件 | 方法与版本、试样几何、角度或夹具、宽度或搭接面积、速度 |
| 时间与状态 | 计时起点、测试时点、养护与调节、测试温度；老化条件另列 |
| 结果与判断 | 重复试样、原始曲线、峰值/平均值口径、异常值、两侧破坏面、客户判定要求 |
没有约定方法或验收标准时，可以先形成试验计划；没有取得的结果保留待测。不要为了供应商横评方便，事后补写未记录的条件，或把另一组材料的数据用作本项目限值。
公开剥离数值应怎样使用
RELANET公开的R-5670＋R-60C企业试验，材料为PVC＋针织布复合面料与火焰处理PP，试条宽25 mm，采用180°反向剥离、速度200 mm/min。贴合完成后开始计时，1分钟平均25 N/25 mm；养护7天后约60 N/25 mm。23℃±5℃仅明确对应七天结果的测定温度，不能补写为一分钟温度或整个七天养护环境。这组结果是剥离资料，不提供剪切值，也不构成其他零件的性能保证。查看完整试验条件与耐久评价。
与技术团队讨论选胶时，请带上实际材料、接缝位置、工艺、载荷与客户要求，并索取相应组分的当前TDS和SDS。R-5670产品资料可用于核对体系与公开信息；项目放行仍须依据对应试样、原始记录及真实零件验证。
