汽车内饰包覆出现起边、脱层时，除了检查胶粘剂，还需要确认它接触到了怎样的基材表面。油污、脱模剂、低表面能或不牢固的表层，都可能影响后续粘接。基材处理应与底涂、胶粘剂及施工条件一起确定，不能只凭一次达因笔测试或一个接触角数值判断零件是否合格。
对于 PP 骨架包覆项目，可以将汭捷 PP 底涂 132 与实际胶粘剂一起打样；需要评估硅烷改性底涂的项目，可结合实际界面考虑汭捷 162。选型之前，先分清表面测试能说明什么，再决定处理方法，通常更容易找到有效的改善方向。
接触角、达因值和粘接强度，分别看什么

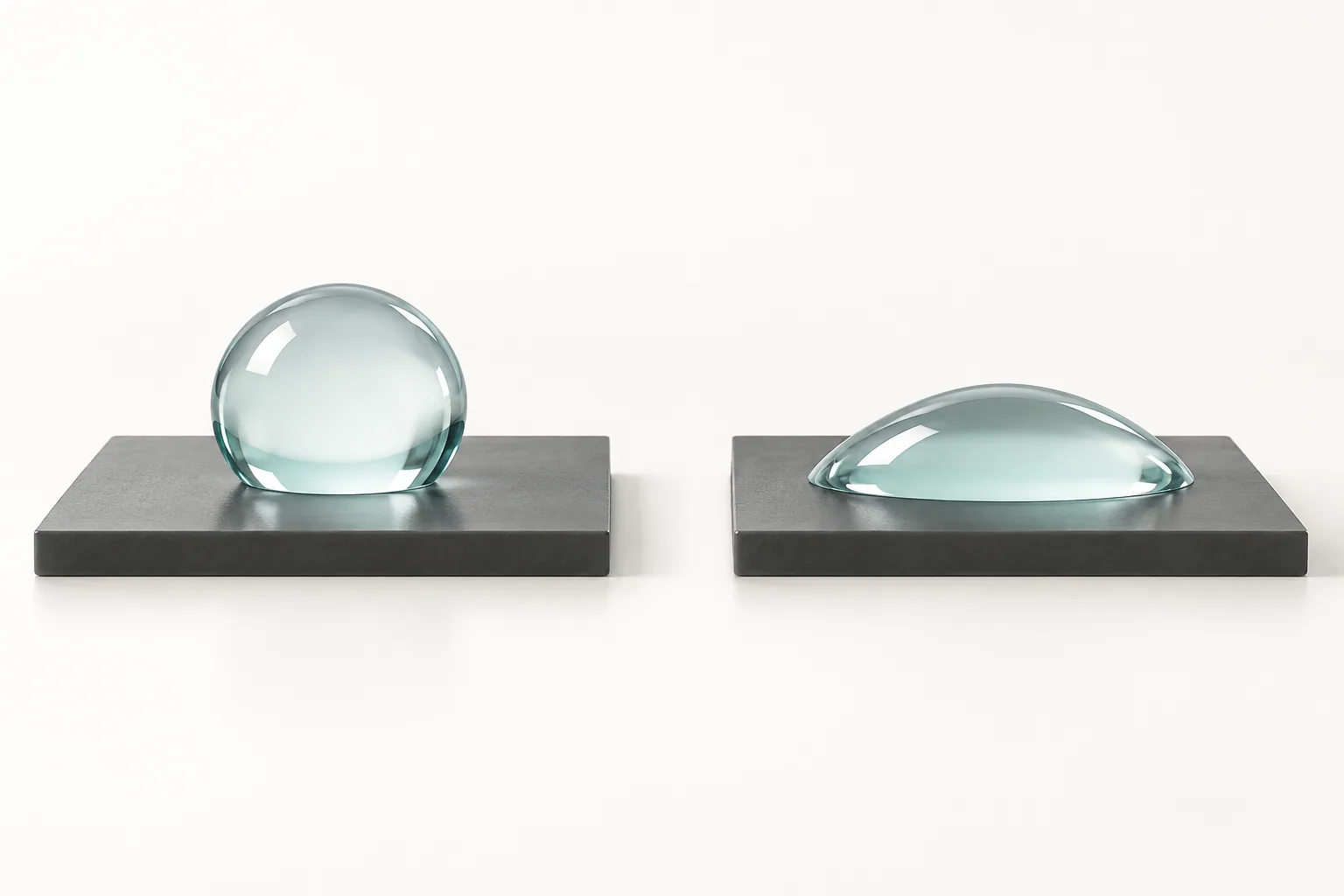

接触角是在固体、液体和气体相接的位置，液滴轮廓的切线与固体表面之间、从液体一侧测得的夹角。使用相同测试液、相同测量条件时，较小的接触角通常表示该液体更容易润湿这一表面。报告接触角时，应说明测试液、表面状态和读数时刻。
达因笔通过观察已知表面张力测试液在表面的铺展与收缩，判断规定方法下的润湿张力。它适合辅助检查表面处理的一致性，读数不能直接当作固体表面自由能的精确值。
| 检查项目 | 可以帮助判断 | 不能单独证明 |
|---|---|---|
| 接触角 | 指定液体对当前表面的润湿表现及处理前后变化 | 实际胶液一定能充分润湿，或固化后一定粘牢 |
| 达因笔或测试液 | 规定条件下的润湿张力水平及批次波动 | 表面极性分量、已经形成化学键或长期粘接可靠性 |
| 剥离、剪切及老化试验 | 指定材料、制样与试验条件下的粘接表现 | 未经验证的其他材料、工艺或使用环境也能达到同样结果 |
接触角使用角度单位“°”，θ是表示角度的符号。润湿张力常用 mN/m 或 dyn/cm，两者数值相等。把“100°接触角”写成“表面能 100”，会混淆不同的物理量。
38 号达因笔，不是所有粘接项目的合格线
38 号达因笔通常对应标称表面张力为 38 mN/m 的测试液。液迹在规定时间内保持连续，说明该测试液在这次测试条件下表现出相应的润湿能力；它不能直接证明某种包覆胶已适配，也不能代替零件的粘接验收。
“38 mN/m 达标”或“接触角低于 60°”都需要放在具体材料、测试方法和胶粘剂体系中理解。若项目通过对照试验建立了表面指标与粘接结果的关系，这些指标可以用于日常过程控制。离开验证条件，就不应把某个数值作为通用门槛。
达因测试应固定试液或笔的型号、有效状态、测试位置、操作方法和判读时间。不同测试液体系的观察时间可能不同，不能把“两秒不缩”用于所有测试笔。测试应安排在专用试片或不影响后续粘接的位置，避免试液残留进入正式粘接区。
ASTM D2578 面向聚乙烯、聚丙烯薄膜的润湿张力测定，ISO 8296 面向塑料薄膜和薄片。三维注塑件、织物和泡棉的表面条件不同，选用这些方法时需要评估适用性，不能直接照搬平整薄膜的判定。
水滴容易铺开，不等于实际胶液一定粘得牢
以水为测试液时，水接触角低于 90°通常称为亲水。水性聚氨酯胶与纯水的组成和液体性质不同，水滴的接触角不能直接替代实际胶液的润湿评价。水接触角可以作为过程指标，但需要先与所用胶粘剂的试验结果建立对应关系。
表面的粗糙度、微观结构和吸液行为也会影响读数。在泡棉、织物或其他多孔材料上，液滴变小可能包含吸收和渗透，未必代表胶液在表面形成了连续覆盖。接触角较大的水滴也未必容易滚落；评价水滴移动，还要区分接触角滞后、滚落角和接触线钉扎。
另一个容易误判的情况是清洁剂、表面活性剂或其他物质残留。水滴可能在残留层上铺展得很好，但这层物质与基材结合不牢。此时测得的润湿现象并非一定“测错”，真正需要检查的是胶粘剂将要接触的表层是否可靠。
因此，单次水接触角或单支达因笔测试，不能直接推出“极性足够”。要区分表面自由能的极性分量与色散分量，需要选择相应测量模型和多种已知性质的测试液；工程上仍需用实际粘接试验确认结果。
基材处理先解决污染，再选择活化或底涂
清洁、打磨、表面活化和底涂各有作用，应根据材料与失效位置安排。
清洁主要去除油污、灰尘、脱模剂及其他污染。清洁剂需要与材料相容，擦拭后还要控制残留和再次污染。对于 PP，表面擦干净后仍可能存在润湿和附着困难，需要继续评估与胶粘剂的匹配情况。
打磨可以改变粗糙度、去除部分弱表层，但应先清除污染，再打磨、除尘和清洁。仅凭表面变粗糙，不能认定 PP 已适合粘接；薄壁件、表皮和泡棉还需要检查处理是否损伤材料。
火焰、电晕或等离子处理可以纳入适配评估，处理量、覆盖均匀性以及后续等待时间都需要控制。过度处理可能损伤表层；处理效果也会随材料和放置条件变化。生产中的停线、换班、暂存和返工，应纳入工艺验证。
PP 底涂 132 与 162 硅烷改性底涂怎样配合选型
PP 骨架包覆：把 132 与现用胶一起比较
对于拟采用底涂路线的 PP 粘接项目，可以从“实际 PP 材料＋汭捷 PP 底涂 132＋拟用胶粘剂”建立试样，同时保留不使用底涂的对照组。比较时固定基材批次和后续施工条件，观察引入底涂后润湿、剥离强度及破坏位置的变化。
底涂是 PP 粘接的一种选型路线。某些针对低表面能塑料设计的专用胶，也可以在限定材料和条件下直接粘接。是否使用 132，以及是否需要配合其他表面处理，应由产品技术资料、样件结果和生产条件共同确定。
硅烷改性底涂：先核对 162 面对的实际表层
常规硅烷偶联机理与表面化学有关。在合适条件下，水解形成的硅醇可与某些无机表面的羟基作用，有机官能团则需要与树脂体系匹配。这类机理不能直接套用到未经处理的 PP，也不能仅凭“硅烷改性”就推定一款底涂适用于所有材料。
评估汭捷 162 硅烷改性底涂时，应提供实际基材及其表层状态，并同时确认后续胶粘剂。带涂层的零件，需要检查底涂与涂层的相容性，以及涂层与下层材料的结合情况。具体适用范围和施工条件，以该型号技术说明及样件验证结果为准。
132 和 162 应分别按对应界面选用。需要复合处理时，应单独验证组合工艺，不能仅凭产品名称就将两款底涂叠涂或互相替代。
底涂处理完成后，胶粘剂端还要控制哪些条件

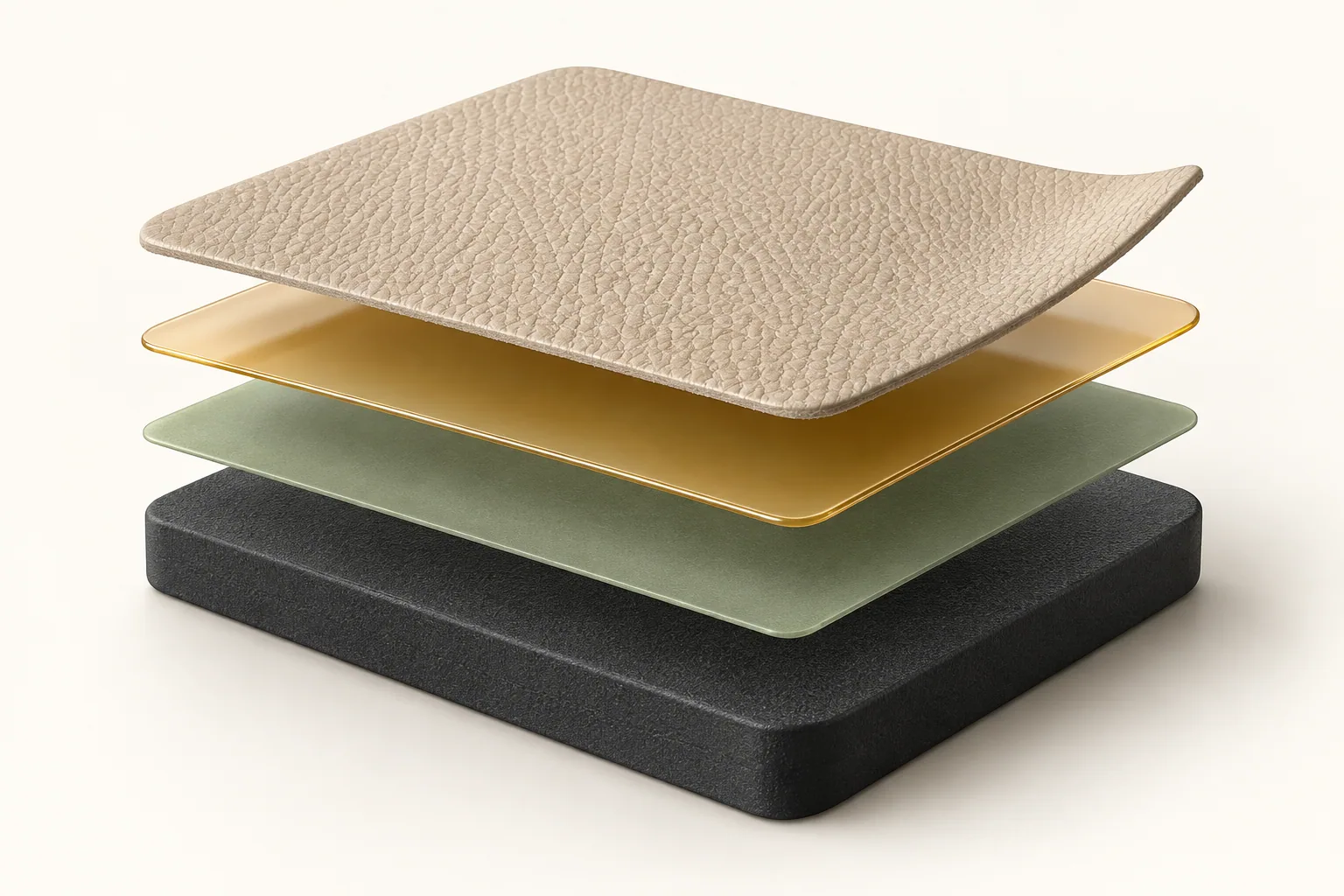

加入底涂后，粘接结构中既有“基材与底涂”的连接，也有“底涂与胶粘剂”的连接。底涂自身的成膜状态同样需要检查。底涂能附着在基材上，不代表后续胶层与它的连接已经得到验证。
打样和生产记录至少应包括：
- 底涂的涂布方法、用量和覆盖情况，尤其是凹槽、转角及边缘。
- 底涂达到规定干燥或反应状态的条件，以及允许进入涂胶工序的时间范围。
- 胶粘剂的涂布量、适用施工时间和压合条件；双组分胶还需按规定计量、混合。
- 胶粘剂的干燥、热活化或固化要求。采用哪一步、控制到什么程度，应按实际胶系和工艺确定。
表面测试结果改善后若仍出现开胶，应继续检查胶层与施工环节。水性胶的干燥状态、需要热活化的胶层是否达到工艺要求、实际接触和压合是否充分，都应与表面处理分开记录。单纯增加底涂用量或胶量，不能替代原因排查。
用实际材料和老化结果确认处理方案
对照试验应使用实际量产基材、表皮或泡棉，并尽量固定其他条件。对于供应方确认可实施的 PP 工艺，可以分别比较清洁后直接涂胶、清洁后使用 132 底涂、物理活化后涂胶，以及经确认兼容的活化与底涂组合。拟采用 162 的项目，则在其适配基材和胶系上设置相应对照。
评价时应分别记录初期定位、规定固化条件后的强度，以及项目要求的热、湿或循环老化后表现，同时记录界面脱开、胶层内部破坏和基材破坏的位置。即使手撕时出现泡棉破坏，也需要结合强度和项目要求判断。测试条件、重复样数量与合格限值，应在试验开始前确定。
表面指标与粘接结果建立对应关系后，达因测试或接触角测试才更适合用于批次监控。材料牌号、表层配方、脱模方式或胶粘剂发生变化时，应重新评估这层对应关系。
向汭捷咨询 PP 底涂 132 或 162 硅烷改性底涂时，建议一并提供基材牌号、表层结构、现用胶粘剂、施工流程和失效样件。这些信息能帮助确定打样方向，并将验证通过的材料组合与工艺条件落实到现场。
润湿测试方法参考
以下标准用于说明润湿测试的对象与方法边界，不是 132 或 162 底涂的产品性能证明。
