汽车门板、仪表板包覆后
为什么起泡、开胶？

汽车门板、仪表板包覆后起泡或开胶，应先确认缺陷出现的时间和位置，再剥开局部样件，判断破坏发生在粘接界面、胶层内部，还是泡棉与背衬中。残留水分、表面污染、胶量不均、活化不足、贴合时困气，以及脱模后的回弹和养护不足，都应纳入排查。外观相似的缺陷，处理方法可能完全不同。

本文以汭捷 RELANET R-5670 与 R-60C 双组分水性聚氨酯胶粘体系为例，整理门板和仪表板包覆的排查方法。下文的工艺判断属于工程排查建议；具体根因需要结合缺陷件、生产记录和对照试验确认。

先辨认缺陷：鼓泡、翘边和材料分层要分开看

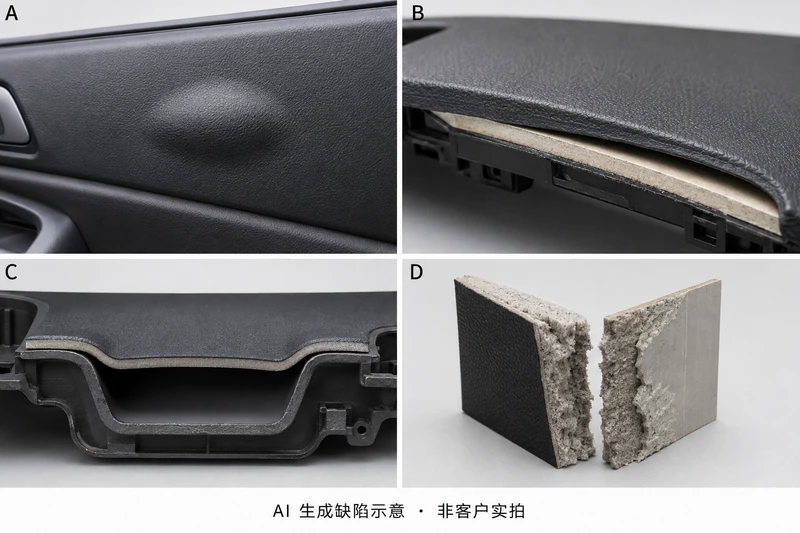

图 1｜AI 生成缺陷示意，非客户实拍，也不代表 R-5670 的实测结果。层厚和缺陷尺寸不按比例；图片仅用于识别形貌，不能据此判定根因。

A · 局部鼓泡
先记录是在脱模时出现，还是放置、受热后才出现。排查局部未贴实、困气、残留水分或层间分离。

B · 边缘开胶
观察是否集中在翻边、转角和高拉伸区域，核查有效接触、保压、脱模温度与皮料回弹。

C · 凹槽架桥
表皮跨在凹槽上方，没有贴到槽底。应检查预成型、材料延伸、排气路径和模具接触。

D · 泡棉内部破坏
剥开后两侧有泡棉残留，应进一步确认泡棉本体和原有复合层，而不只是检查新涂胶层。

同一零件可能同时存在两种以上破坏模式。取样时，建议保留缺陷中心、缺陷边缘和相邻正常区域，并拍摄剥离两侧的对应位置。

R-5670 的哪些特性与排障有关？

R-5670 是汭捷面向汽车内饰复合工艺的双组分水性聚氨酯胶粘剂，配合蓝色固化剂 R-60C 使用。现有产品资料将较快建立初期强度作为产品特点，应用材料包括 PVC、ABS、PP、3D Mesh、绒布和无纺布等，覆盖门板、仪表板等内饰复合场景。材料名称相同，也需要重新确认背涂、发泡层、表面处理和批次差异。产品资料

以上为汭捷现有产品页的参考信息，施工前应核对最新版 TDS 与项目工艺卡。初期剥离典型值与材料、制样及测试条件有关，不能替代整件耐热、湿热、循环或蠕变验证。

对包覆件而言，初期强度的意义在于抵抗贴合后的回弹、搬运和转序应力。但胶层在某一时点具有较好的剥离表现，并不意味着高拉伸边角已经稳定，也不等于整件耐久试验已经通过。水性体系同样需要核查排水、成膜与交联条件。

R-5670 产品资料提到低 VOC、低气味的制造方向。这不等于零 VOC，也不替代零件的气味、散发和雾化测试。耐温上限、养护时间和喷涂窗口需要结合最新版 TDS 与项目条件确认。

剥开样件后，先确认断裂在哪一层

粘接强度涉及胶与基材之间的附着，也涉及胶层自身的内聚强度。实际零件还可能先破坏在泡棉、背衬或原有复合层中。3M：粘接强度与内聚强度

“拉不开”和“有材破”都需要结合测试条件理解。材破只能说明该次试验中某一材料层先失效，不能单独证明所有粘接界面都达到项目要求。也不要把“手剥时无拉丝”直接解释为不粘：拉丝主要反映当时的流变和拉伸状态，不能替代规定方法下的剥离测试。

沿着生产过程排查，不要一次改动所有参数

1. 表面状态：胶实际接触的是哪一层？

检查 PP、ABS 等骨架上的脱模剂、油污、粉尘和处理后存放情况，也要检查 PVC 表皮背面是否有背涂、滑爽组分或其他复合层。部分塑料中的增塑剂可能迁移并影响长期粘接，应把实际配方和环境老化纳入验证。3M：基材与粘接

如果项目采用火焰、等离子或底涂处理，应核查设备状态、处理覆盖和处理至涂胶的间隔。表面能或润湿检查可用于过程监控，但不能代替最终粘接测试。清洁和处理方法应先确认不会损伤基材或背涂。

2. 配胶与使用时间：称量、混匀、计时都要有记录

使用 R-5670 + R-60C 时，核对主剂和固化剂的实际称量值，按确认工艺完成混合，并记录混合开始时间与使用截止时间。蓝色固化剂有助于观察分散是否均匀，但颜色均匀不能证明配比正确。

胶仍能流动、仍能喷出，不足以证明其处于有效使用窗口内。不要用新胶补入旧胶的方式重新计算使用时间，也不要因起泡或开胶就直接增加固化剂。应先确认问题属于配胶、干燥还是接触不足，再做配比对照。

3. 涂布量与干燥：分别查“胶够不够”和“水排没排出”

胶量不足、漏涂或被多孔背衬吸入，可能使实际粘接面缺少连续胶层；局部堆胶则增加排水负荷。喷得更多并不必然提高粘接强度。

建议用同批见证片记录涂胶前后质量与涂布面积，结合烘道各区温度、风量、排湿、线速和环境湿度核查干燥状态。恒定方法下的质量变化可以辅助比较，但不能把一次称量或“表面不粘手”直接作为胶层完全干燥的证明。

水分或挥发物在层间受困，受热后可能促使鼓泡；困入的空气和材料层间分离也可能呈现类似外观。因此应保留原工艺组，在材料允许的范围内改变干燥条件做对照，同时检查胶量和成型接触。

4. 活化与转运：测胶层附近的实际温度

热活化工艺需要让干燥后的胶层达到有效粘接状态。公开的水性聚氨酯技术资料也将干胶层活化作为独立步骤；不同体系的窗口有差异，不能将其他产品的温度搬到 R-5670 工艺中。Covestro：Dispercoll U 70 技术说明

烘箱设定温度、红外设备功率和皮料表面温度，都不能直接代表贴合瞬间的胶层温度。应使用经确认的测温方法，比较平面、凹槽和边角的温度分布，并记录离开加热区到合模之间的时间。使用红外测温时，还需考虑发射率和观察位置。

5. 成型与排气：设备有压力，不等于各处都压实

对于真空包覆，检查密封、真空建立过程、通道堵塞和局部排气；对于压合成型，检查模具贴合、压头或柔性垫状态、压力分布及保压时间。凹槽架桥还应检查预成型、拉伸分配和皮料厚度变化。

可以通过经确认的压痕或压力分布检查方法，寻找边角未接触区域。用良品位置与缺陷位置作对照，比只看设备总压力更有诊断价值。

6. 脱模、冷却与养护：观察缺陷是否被回弹拉出来

若缺陷集中在翻边和高拉伸处，可对照脱模温度、保压或冷却条件，以及脱模后的支撑方式。皮料收缩、泡棉回弹和装配应力，可能在胶层强度尚未充分建立时拉开局部界面。

记录实际转序时间和养护温湿度，分别观察初期、规定养护后与环境试验后的表现。不要把“8 小时内用完”的混合后使用期限误读为最终固化时间。

一张流程图，组织现场排查

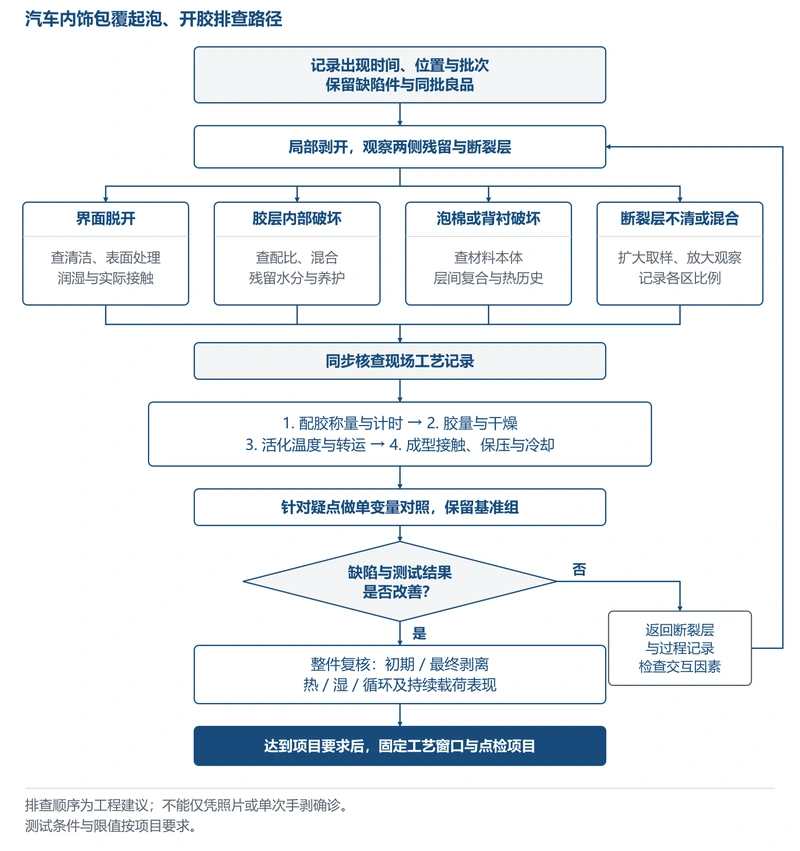

图 2｜门板、仪表板包覆排障流程。排查顺序为工程建议，测试条件与限值按项目要求。

执行顺序：记录缺陷与批次 → 识别断裂层 → 核查材料、界面及现场工艺 → 针对疑点做对照 → 复核整件表现 → 将有效条件写入工艺卡。没有改善时，应回到原始证据，检查取样是否有代表性，以及多个因素是否同时变化。

怎样证明整改有效？

初步排查可保留一组原工艺作为基准，每次只改变一个疑点，例如干燥条件、转运时间或局部保压。基材批次、胶批次、取样位置和测试方法应尽量保持一致。发现多个因素相互影响时，再设计组合试验。

剥离记录至少应写清试条宽度、剥离角度、速度、取样方向、测试时点、温湿度、重复数量，以及报告的是平均力还是峰值。不同方法得到的数值不能直接比较。最终还要确认整改没有带来压痕、皮纹变化、色差或其他材料损伤。

提交给材料供应商协同排查时，建议同时提供缺陷件与同批良品、材料叠层、胶及固化剂批次、配胶记录、胶量、干燥和活化温度记录、成型曲线、养护条件及目标验收要求。这样才能把问题定位到具体材料或工艺环节。

常见问题

汽车门板包覆后起泡，一定是胶水质量问题吗？

不能仅凭起泡外观判断。局部未贴实、困气、残留水分、皮料回弹或原有复合层分离，都可能形成鼓起。应先记录缺陷出现阶段，再观察断裂层，并与同批良品和工艺记录对照。

R-5670 初期剥离力较高，为什么边角仍可能开胶？

边角是否稳定，还取决于有效接触、贴合时温度、局部拉伸、保压和脱模状态。产品资料中贴合 1 分钟约 25 N/25 mm 属于特定条件的典型值，不能替代真实边角造型与受载条件的验证。

起泡后，提高烘道温度或增加涂胶量就能解决吗？

需要先确认原因。若胶量已经偏大，继续增加可能加重排水负荷；若缺陷来自凹槽架桥，提高温度也不一定改善接触。应在材料允许的范围内做对照，并同时检查实际温度、排湿和胶量分布。

R-60C 加得越多，粘接效果越好吗？

不能这样判断。现有 R-5670 产品资料列出的质量比为 100:5，现场应使用最新版 TDS 和项目确认值。固化剂比例无法补偿表面污染、漏涂或局部未贴实，调整前应先定位问题。

手剥没有拉丝，或者已经撕坏泡棉，能判断合格吗？

都不能单独作为合格依据。无拉丝不能替代剥离测试；泡棉破坏只说明该试验条件下泡棉先失效。还需按照项目方法检查规定养护后及环境试验后的强度、破坏模式和整件外观。

资料依据与使用范围

R-5670 参数和产品特点据汭捷现有产品资料整理；应用前以最新版 TDS、项目工艺卡及客户要求为准。以下外部资料仅用于解释粘接原理和排查思路，不证明 R-5670 使用了某一原料，也不构成其他供应商对本产品的认可。

• 汭捷 RELANET：R-5670 产品资料：牌号、配套固化剂、参考参数和应用范围。
• 3M：Adhesive Bond Strength：界面附着、胶层内聚及润湿的基本区别。
• 3M：Substrates and Adhesion：表面状态、涂层及增塑剂迁移对粘接的影响。
• Covestro：Dispercoll U 70：水性聚氨酯体系中的干胶层热活化说明；其施工数值不适用于直接设定 R-5670 工艺。
