โครงสร้างโมเลกุลและกลไกการเกิดฟิล์มของชั้นกาวโปร่งแสงในชิ้นส่วนภายในรถยนต์

นอกจากการส่งผ่านแสง ต้องพิจารณาการกระเจิงและรายละเอียดด้วย

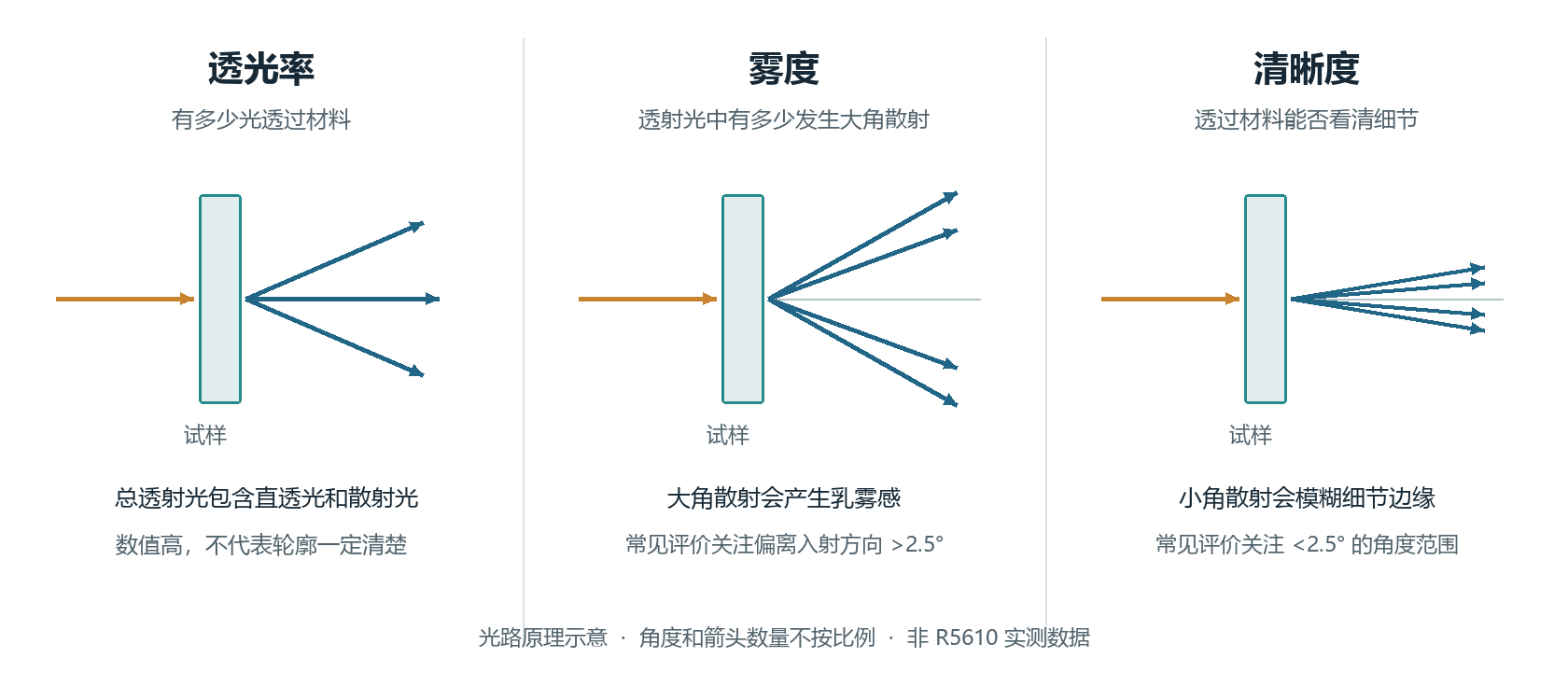

การส่งผ่านแสงแสดงสัดส่วนฟลักซ์แสงที่ผ่านวัสดุต่อฟลักซ์แสงตกกระทบ ความขุ่นแสดงสัดส่วนของแสงที่กระเจิงเป็นมุมค่อนข้างมากในแสงที่ส่งผ่าน ส่วนความชัดเจนเน้นระดับที่มองเห็นรายละเอียดผ่านวัสดุได้ชัด ทั้งสามค่าจึงสะท้อนปริมาณแสง ลักษณะขาวขุ่น และขอบภาพตามลำดับ และใช้แทนกันไม่ได้ [1]

การประเมินความขุ่นที่ใช้กันทั่วไปพิจารณาแสงส่งผ่านที่กระเจิงออกจากแนวแสงตกกระทบมากกว่า 2.5° ส่วนการกระเจิงมุมเล็กสัมพันธ์ใกล้ชิดกับความชัดเจน ค่าที่ได้ต้องพิจารณาร่วมกับเครื่องมือและวิธีวัด ไม่ควรใช้สัดส่วนแสงที่มีมุมน้อยกว่า 2.5° เป็นสูตรสากลของความชัดเจนโดยตรง

สำหรับชิ้นส่วนภายในรถยนต์ การคงสีพื้นและลวดลาย การสร้างบรรยากาศด้วยแสงที่ส่งผ่านอย่างสม่ำเสมอ และการแสดงลายส่องสว่างจากด้านหลังอย่างคมชัด เป็นโจทย์ทางแสงที่ต่างกัน ควรกำหนดเป้าหมายก่อนประเมิน แล้วจึงเลือกตัวชี้วัด เช่น การส่งผ่านแสง ความขุ่น ความต่างสี และขอบลวดลาย

การจัดเรียงสายโซ่โมเลกุลส่งผลต่อความสม่ำเสมอทางแสงอย่างไร

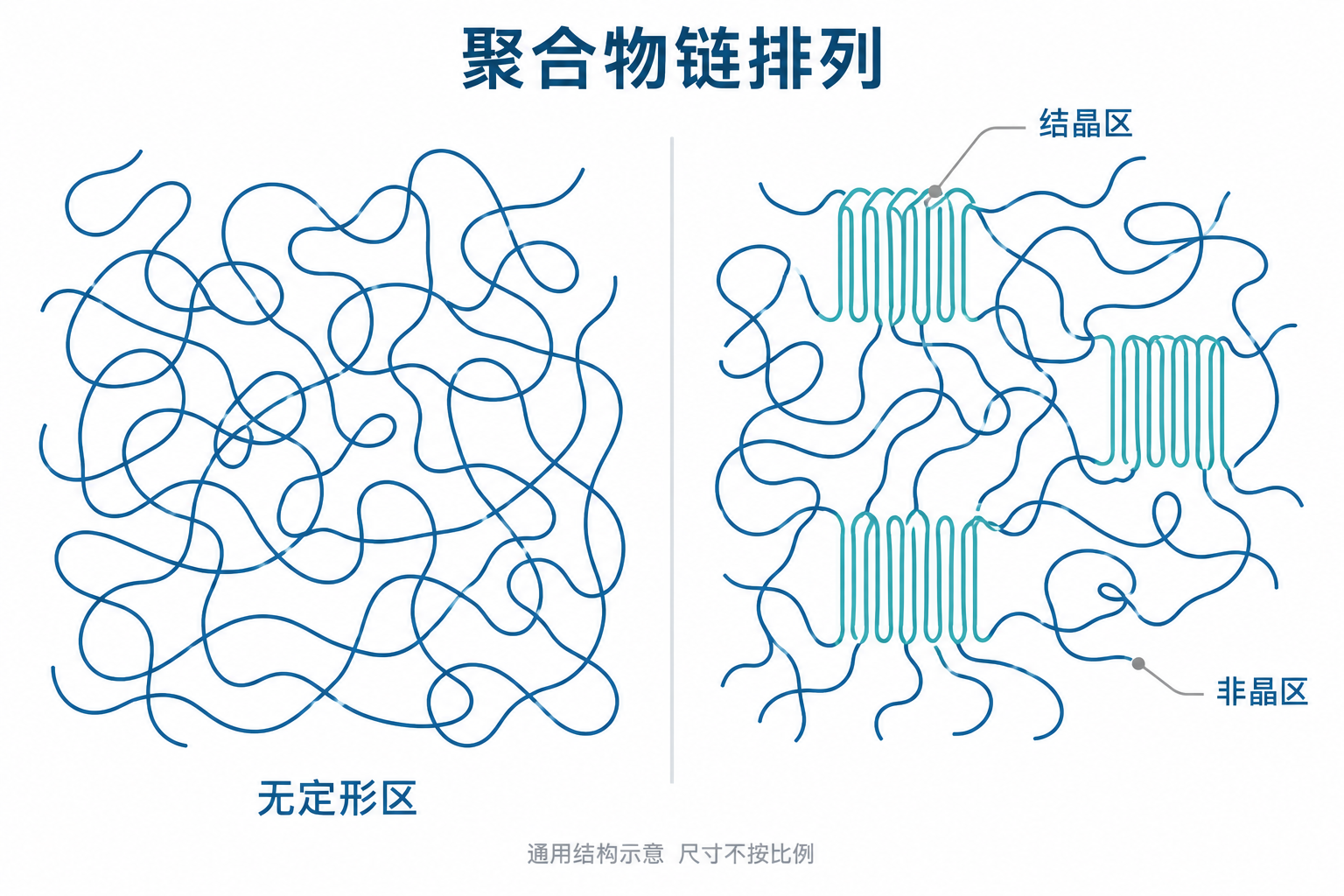

สายโซ่พอลิเมอร์อาจอยู่ในสภาวะอสัณฐานที่ขดและพันกัน หรือจัดเรียงอย่างมีระเบียบมากขึ้นเป็นบริเวณผลึกเฉพาะส่วน ในวัสดุกึ่งผลึกมักมีบริเวณผลึกและบริเวณอสัณฐานอยู่ร่วมกัน โดยอาจมีความหนาแน่น การวางตัว และสมบัติทางแสงต่างกัน เมื่อคลื่นแสงผ่านบริเวณที่ไม่สม่ำเสมอเหล่านี้ อาจเกิดการกระเจิงได้

พิจารณาขนาดโครงสร้างควบคู่กับความต่างของดัชนีหักเห

ปัจจัยที่กำหนดความเข้มของการกระเจิง ได้แก่ ขนาดและจำนวนของบริเวณที่ไม่สม่ำเสมอ ความต่างของดัชนีหักเห และระยะทางที่แสงเดินทางในวัสดุ ความแตกต่างทางโครงสร้างที่มีขนาดใหญ่ ช่องว่าง หรือเฟสกระจายตัวที่ไม่เข้ากัน ล้วนอาจเพิ่มการกระเจิงที่มองเห็นได้ ความหนาที่เพิ่มขึ้นอาจทำให้ผลสะสมจากการดูดกลืนและการกระเจิงเด่นชัดขึ้นด้วย

ไม่สามารถจัดลำดับความโปร่งใสจากระดับความเป็นผลึกเพียงอย่างเดียวได้ พอลิเมอร์กึ่งผลึกก็ให้ความโปร่งใสที่ดีได้ หากควบคุมรูปร่างผลึกและขนาดสเฟียรูไลต์อย่างเหมาะสม ลดความต่างของดัชนีหักเหเฉพาะส่วน และปรับปรุงสภาพผิว ความขุ่นต่ำที่พบในการวิจัยมักเกิดจากปัจจัยโครงสร้างหลายอย่างร่วมกัน ไม่ใช่ค่าระดับความเป็นผลึกค่าเดียว [2]

เมื่อนำหลักการนี้มาใช้ในงานยึดติด ต้องพิจารณาทั้งเนื้อฟิล์มกาวและตรวจหาอนุภาค ช่องว่าง และความไม่สม่ำเสมอเฉพาะจุดภายในฟิล์ม ความโปร่งใสของเรซินเองไม่อาจชดเชยข้อบกพร่องที่เกิดระหว่างการเตรียมชิ้นทดสอบได้

ส่วนอ่อนและส่วนแข็งของพอลิยูรีเทนประสานความโปร่งใสกับการยึดติดอย่างไร

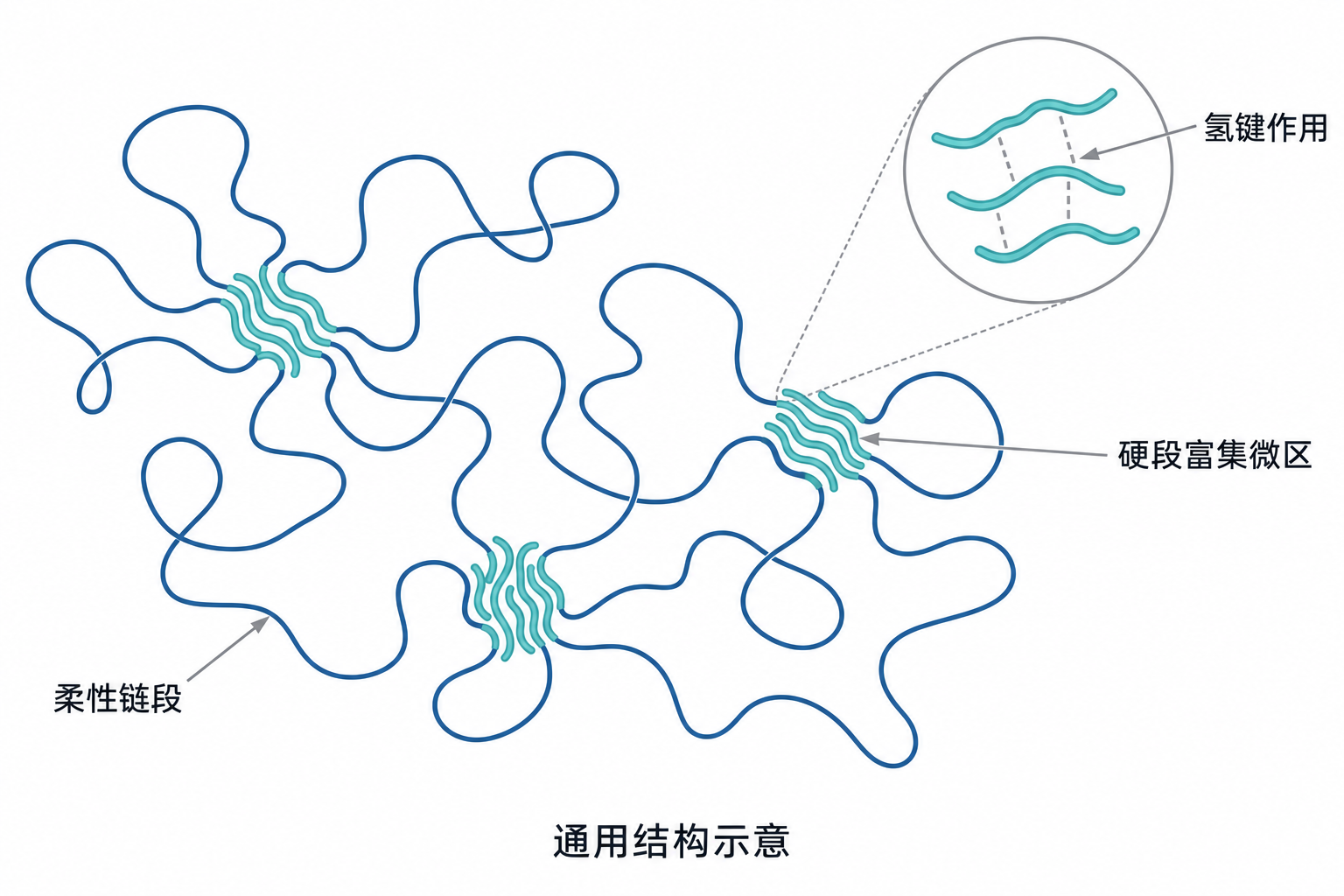

พอลิยูรีเทนแบบแบ่งส่วนโดยทั่วไปประกอบด้วยส่วนของสายโซ่ที่มีความสามารถในการเคลื่อนที่ต่างกัน ส่วนที่ยืดหยุ่นช่วยให้เกิดการเปลี่ยนรูปและสัมผัสที่รอยต่อ ส่วนโดเมนขนาดเล็กที่มีส่วนแข็งสะสมอยู่มากและแรงทางกายภาพ เช่น พันธะไฮโดรเจน ช่วยให้วัสดุมีแรงยึดเหนี่ยวภายในและรับแรงได้ ความเข้ากันได้ระหว่างส่วนของสายโซ่ มวลโมเลกุล และประวัติทางความร้อน มีผลต่อการเกิดและการกระจายตัวของโดเมนเหล่านี้

โครงสร้างจุลเฟสไม่ได้ทำให้เกิดสีขาวที่มองเห็นได้เสมอไป

การมีโครงสร้างจุลเฟสในพอลิยูรีเทนไม่ได้หมายความว่าฟิล์มกาวจะต้องขุ่น การประเมินการกระเจิงของแสงที่มองเห็นต้องพิจารณาขนาดโดเมน ความต่างของดัชนีหักเห สถานะการตกผลึก และความหนาฟิล์มร่วมกัน งานวิจัยการกระเจิงของแสงยังชี้ว่าควรพิจารณาโครงสร้างที่ไม่สม่ำเสมอในระดับขนาดที่ใหญ่ขึ้นและความผันผวนของความหนาแน่นภายในพอลิยูรีเทนด้วย [3]

การพัฒนาระบบยึดติดโปร่งแสงต้องประสานการเคลื่อนที่ของสายโซ่ ความแข็งแรงภายในเนื้อ และความสม่ำเสมอทางแสงไปพร้อมกัน การเพิ่มสัดส่วนส่วนแข็งหรือเพิ่มการเชื่อมขวางไม่ได้รับประกันว่าความแข็งแรงและความโปร่งใสจะดีขึ้นพร้อมกัน หากการเคลื่อนที่ของสายโซ่ถูกจำกัดเร็วเกินไป การสัมผัสระหว่างอนุภาคและความสมบูรณ์ของการเกิดฟิล์มก็อาจได้รับผลกระทบ

การวิเคราะห์โครงสร้างอาจใช้การวิเคราะห์ทางความร้อน สเปกโทรสโกปีอินฟราเรด และการศึกษาสัณฐานวิทยาร่วมกัน การวิเคราะห์ทางความร้อนช่วยสังเกตการเปลี่ยนสถานะและการตกผลึก สเปกตรัมอินฟราเรดให้ข้อมูลเกี่ยวกับหมู่ฟังก์ชันและสภาพแวดล้อมของพันธะไฮโดรเจน ส่วนกล้องจุลทรรศน์หรือวิธีการกระเจิงใช้สังเกตความแตกต่างของสัณฐานวิทยา ค่าการส่งผ่านแสงหรือความขุ่นเพียงค่าเดียวไม่สามารถใช้ย้อนหาสูตรเฉพาะหรือโครงสร้างโดเมนได้

กาวสูตรน้ำ: จากสารกระจายตัวสีขาวน้ำนมสู่ฟิล์มกาวต่อเนื่อง

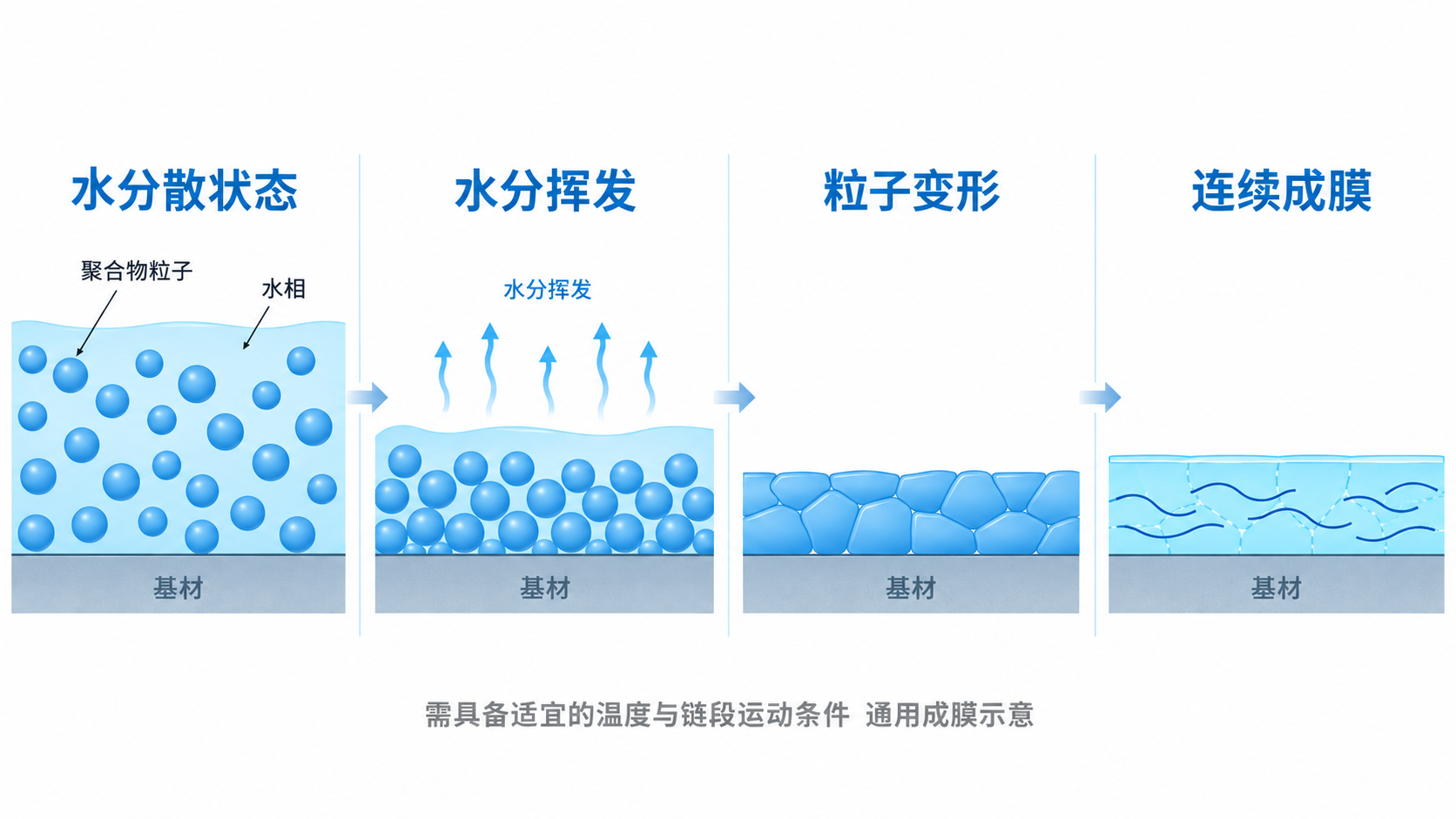

อนุภาคพอลิเมอร์ในสารกระจายตัวพอลิยูรีเทนสูตรน้ำกระจายอยู่ในวัฏภาคน้ำ ความแตกต่างทางแสงระหว่างอนุภาคกับน้ำทำให้เกิดการกระเจิง กาวก่อนแห้งจึงอาจมีสีขาวน้ำนม ความโปร่งใสหลังแห้งขึ้นอยู่กับว่าเมื่อน้ำออกแล้วสามารถเกิดฟิล์มพอลิเมอร์ที่ต่อเนื่อง สม่ำเสมอ และมีข้อบกพร่องน้อยได้หรือไม่ จึงตัดสินจากสีของกาวในถังเพียงอย่างเดียวไม่ได้

การระบายน้ำออกและการเกิดฟิล์มเป็นกระบวนการที่สัมพันธ์กัน

เมื่อน้ำลดลง อนุภาคจะเคลื่อนเข้าใกล้และจัดเรียงแน่นขึ้น ภายใต้สภาวะที่เหมาะสม อนุภาคจะเปลี่ยนรูปและเติมช่องว่าง ส่วนของสายโซ่บริเวณสัมผัสจะเคลื่อนที่และแพร่เข้าหากันต่อไป อุณหภูมิต่ำสุดในการเกิดฟิล์มแสดงขีดล่างของอุณหภูมิที่จำเป็นต่อการเกิดฟิล์มต่อเนื่องภายใต้สภาวะเฉพาะ โดยได้รับผลจากองค์ประกอบพอลิเมอร์ โครงสร้างอนุภาค และสูตร [4]

เมื่ออุณหภูมิไม่เพียงพอ น้ำระบายออกไม่สะดวกในบางบริเวณ หรือสายโซ่เคลื่อนที่ได้จำกัด ชั้นกาวอาจยังคงมีขอบเขตอนุภาคและรูพรุนขนาดเล็ก การแห้งอย่างรวดเร็วที่ผิวก็ไม่ได้หมายความว่าน้ำภายในออกหมดแล้ว ดังนั้นกระบวนการทำให้แห้งควรพิจารณาปริมาณกาว ปริมาณลม ความชื้นแวดล้อม การดูดซับน้ำของวัสดุฐาน และอุณหภูมิจริงของชั้นกาวร่วมกัน

ระบบที่ใช้สารทำให้แข็งต้องประสานการเกิดฟิล์มกับความคืบหน้าของปฏิกิริยาด้วย การเชื่อมขวางช่วยสร้างโครงข่ายสุดท้าย แต่การจำกัดการเคลื่อนที่ของสายโซ่เร็วเกินไปอาจขัดขวางการรวมตัวของอนุภาค อัตราส่วนผสม อายุการใช้งานหลังผสม และสภาวะการทำให้แห้งจึงต้องกำหนดตามระบบนั้น อุณหภูมิต่ำสุดในการเกิดฟิล์ม อุณหภูมิทำให้แห้ง และอุณหภูมิกระตุ้นก่อนประกบยึดติด เป็นแนวคิดที่ต่างกันและใช้แทนกันไม่ได้

เหตุใดช่องว่างที่รอยต่อจึงเพิ่มความขาวขุ่นและจุดแสง

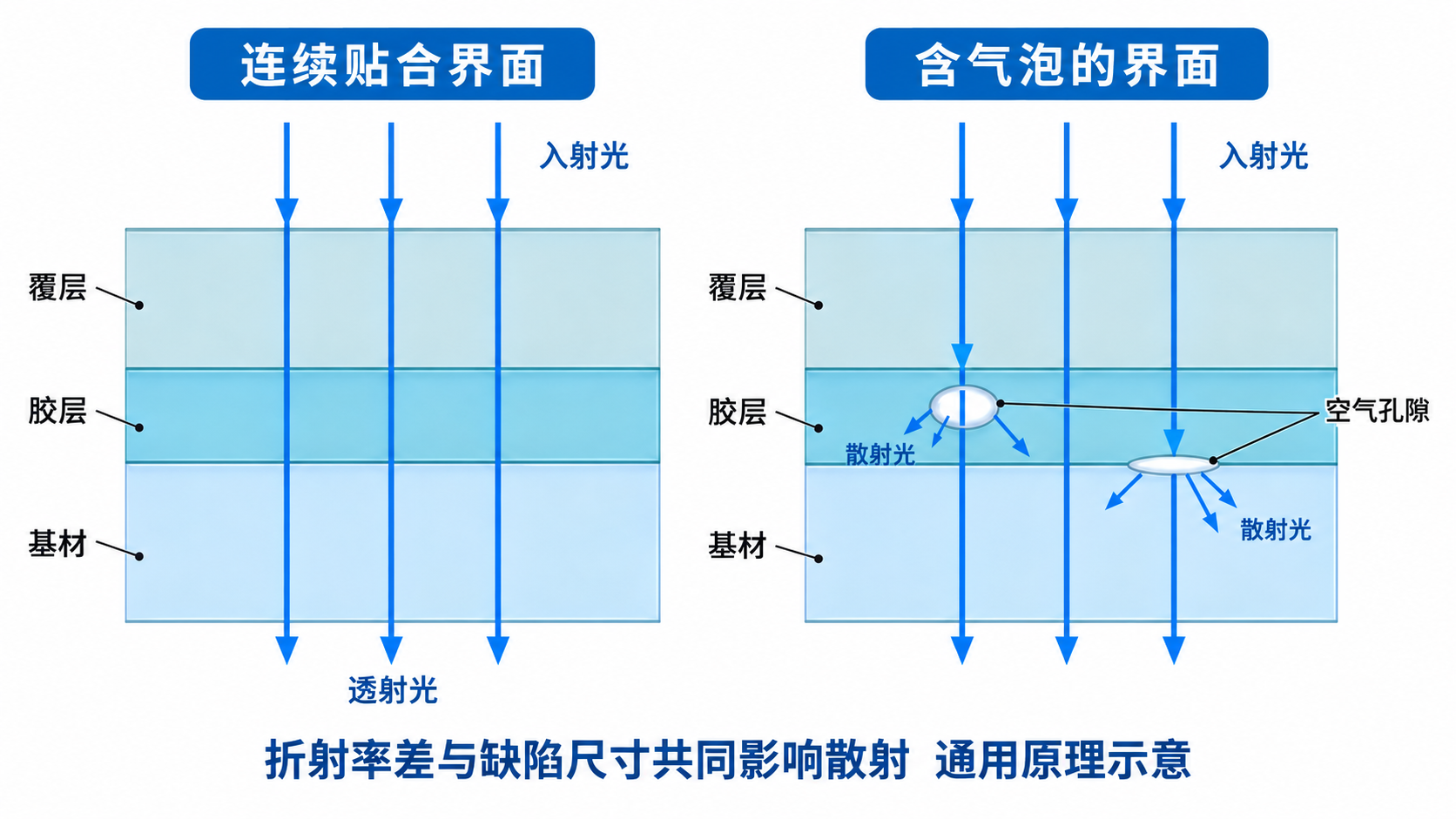

แม้เนื้อชั้นกาวจะโปร่งใส ก็อาจเกิดสีขาวหลังประกบได้ สาเหตุทั่วไปคือการเปียกผิวไม่เพียงพอเฉพาะจุด ความหนาชั้นกาวไม่สม่ำเสมอ หรือมีอากาศค้างระหว่างชั้นกาวกับวัสดุฐาน อากาศและพอลิเมอร์มีดัชนีหักเหต่างกัน เมื่อรูปร่าง ขนาด และจำนวนของข้อบกพร่องถึงระดับหนึ่ง การสะท้อน การหักเห และการกระเจิงจะเปลี่ยนการกระจายของแสง

ความต่างของดัชนีหักเหเป็นจุดเริ่มต้นในการทำความเข้าใจ

ที่รอยต่อราบระหว่างตัวกลางสองชนิดซึ่งสม่ำเสมอ โปร่งใส และไม่ดูดกลืนแสง ค่าการสะท้อนแบบเฟรเนลสำหรับแสงตกกระทบตั้งฉากเขียนได้ดังนี้ [5]

R = [(n₁ − n₂) / (n₁ + n₂)]²

โดย n₁ และ n₂ คือดัชนีหักเหของตัวกลางทั้งสองด้าน สมการนี้แสดงความสำคัญของความแตกต่างทางแสงที่รอยต่อ แต่ใช้เป็นสมการคำนวณความขุ่นจากฟองอากาศหรือการส่งผ่านแสงของชิ้นงานประกบโดยตรงไม่ได้ ช่องว่างที่มีผิวโค้ง ผิวขรุขระ และโครงสร้างหลายชั้น ยังทำให้เกิดการกระจายเชิงมุมและปฏิสัมพันธ์ทางแสงหลายครั้ง

การตรวจสอบกระบวนการอาจเริ่มจากเปรียบเทียบฟิล์มกาวก่อนประกบกับชิ้นงานประกบจริง แล้วสังเกตว่าความผิดปกติกระจุกตัวในบริเวณกาวสะสม ขอบพับ ร่องลึกของลวดลาย หรือบริเวณแยกตัวเฉพาะจุดหรือไม่ หากมีช่องว่างที่รอยต่ออยู่แล้ว การเพิ่มความสว่างของแหล่งกำเนิดแสงเพียงอย่างเดียวมักไม่สามารถแก้ลายพร่ามัวและความขาวขุ่นเฉพาะจุดได้

การควบคุมการเกิดฟิล์มและรอยต่อของ RELANET R-5610

RELANET R-5610 เป็นกาวพอลิยูรีเทนสูตรน้ำที่ส่งผ่านแสงได้สูง สำหรับการหุ้มและประกบชั้นวัสดุภายในรถยนต์ ใช้พ่นกาวและสามารถเกิดฟิล์มกาวที่ค่อนข้างโปร่งใสได้หลังทำให้แห้งอย่างเพียงพอ โครงการแผงประตู แผงหน้าปัด และแผงวางของท้ายรถที่ให้ความสำคัญกับวัสดุฐานสีอ่อน ลวดลายผิว และความสม่ำเสมอของลักษณะชั้นกาว สามารถคัดเลือกกระบวนการร่วมกับวัสดุจริงได้

R-5610 ใช้ได้กับการหุ้มด้วยมือ การอัดร้อน หรือการขึ้นรูปด้วยสุญญากาศ ขอบเขตวัสดุที่รองรับรวมถึงการประกบวัสดุอ่อน เช่น PVC โฟม IXPP ที่เคลือบด้านหลัง 3D Mesh และผ้าไม่ทอ กับวัสดุฐาน เช่น ABS แผ่นสักหลาดเส้นใยป่าน แผ่น PU และ PP ที่ผ่านการปรับผิวด้วยเปลวไฟ การได้ชิ้นส่วนที่ส่งผ่านแสงยังขึ้นอยู่กับสมบัติทางแสงของวัสดุผิว ชั้นรองหลัง และโครงสร้างอื่นด้วย

ข้อมูลกระบวนการโดยทั่วไป

ข้อมูลข้างต้นเป็นข้อมูลทั่วไปของผลิตภัณฑ์ วิธีใช้เฉพาะให้ยึด TDS ฉบับล่าสุด และยืนยันช่วงสภาวะโดยพิจารณาปริมาณกาว อุปกรณ์ ล็อตวัสดุ และสภาพแวดล้อม ค่าทั่วไปใช้ในการออกแบบกระบวนการ ส่วนเกณฑ์ยอมรับของโครงการควรกำหนดตามข้อกำหนดลูกค้าหรือแผนทดสอบที่ตกลงร่วมกัน

เปลี่ยนทฤษฎีให้เป็นบันทึกหน้างานที่นำไปใช้ได้

ในขั้นเตรียมตัวอย่าง ควรควบคุมการแตกละอองของปืนพ่น วิธีเคลื่อนปืน และปริมาณกาวต่อหน่วยพื้นที่ให้คงที่ แล้วจึงยืนยันสภาพการแห้งและการกระตุ้น สำหรับตัวอย่างที่ขาวขุ่นหรือส่งผ่านแสงไม่สม่ำเสมอ ให้ตรวจความหนาชั้นกาว น้ำคงเหลือ การเตรียมผิว และการสัมผัสที่รอยต่อก่อน การเปลี่ยนอัตราส่วนสารทำให้แข็งหรือการเจือจางหน้างานเปลี่ยนเงื่อนไขกระบวนการเดิม จึงควรตรวจลักษณะฟิล์มและสมรรถนะการยึดติดใหม่

ดูข้อมูลการใช้งานเพิ่มเติมได้จากเอกสารเทคนิค PUD สูตรน้ำโปร่งแสงของ RELANET ในโครงการจริงควรเก็บทั้งฟิล์มกาว แผ่นทดสอบประกบ และชิ้นงานขึ้นรูป เพื่อแยกผลที่เกิดจากเนื้อวัสดุ รอยต่อยึดติด และโครงสร้างชิ้นงาน
ผลิตภัณฑ์และบทความที่เกี่ยวข้อง →

กำหนดช่วงสภาวะกระบวนการด้วยการประเมินทางแสงและการยึดติดร่วมกัน

การตรวจสอบชิ้นส่วนภายในรถยนต์ที่ส่งผ่านแสงควรครอบคลุมทั้งสภาพเริ่มต้นและการเปลี่ยนแปลงหลังสัมผัสสภาวะการใช้งาน ความขุ่นที่เพิ่มขึ้นมักบ่งชี้ว่าการกระเจิงเปลี่ยนไป ส่วนการเหลืองเกี่ยวข้องมากกว่ากับการเปลี่ยนลักษณะการดูดกลืนแสงที่มองเห็น ทั้งสองอาจเกิดพร้อมกันหรือแยกกัน จึงควรบันทึกการส่งผ่านแสง ความขุ่น และสีแยกจากกัน [6]

เมื่อเปรียบเทียบตัวอย่าง ควรกำหนดความหนา แหล่งกำเนิดแสง ระยะสังเกต และวิธีทดสอบให้คงที่ วัสดุแผ่นราบโปร่งใสอาจเลือกวิธีตามมาตรฐานทางแสงที่เกี่ยวข้อง ส่วนชิ้นงานประกบภายในรถยนต์ที่มีลวดลาย มีสี หรือกระเจิงแสงมาก ต้องยืนยันขอบเขตการใช้มาตรฐานก่อน แล้วเสริมการประเมินด้วยพฤติกรรมของชิ้นงานภายใต้แหล่งกำเนิดแสงจริง [1]

การปรับปรุงกระบวนการกาวโปร่งแสงต้องสะท้อนออกมาเป็นผลที่ตรวจสอบย้อนกลับได้ ได้แก่ ชั้นกาวสม่ำเสมอ การเกิดฟิล์มที่สมบูรณ์และเสถียร การสัมผัสที่รอยต่ออย่างต่อเนื่อง และลักษณะภายนอกกับสมรรถนะการยึดติดที่คงอยู่หลังการเสื่อมสภาพ การประเมินความเข้ากันได้ของวัสดุและตรวจสอบกระบวนการ R-5610 โดยมุ่งผลเหล่านี้ จึงจะเปลี่ยนฟิล์มกาวโปร่งใสให้เป็นลักษณะภายนอกของชิ้นส่วนภายในรถยนต์ที่สม่ำเสมอได้

เอกสารอ้างอิง

[1] ASTM D1003-21; ISO 13468-1:2019 วิธีวัดความขุ่นและการส่งผ่านแสงรวมของวัสดุโปร่งใส
ASTM D1003-21 · ISO 13468-1:2019

[2] Polymer, 2025, DOI 10.1016/j.polymer.2025.128951 ความสัมพันธ์ระหว่างโครงสร้างผลึก ความต่างของดัชนีหักเห และความขุ่น
DOI 10.1016/j.polymer.2025.128951

[3] Polymer, 1984, DOI 10.1016/0032-3861(84)90323-9 การกระเจิงของแสงและโครงสร้างที่ไม่สม่ำเสมอในพอลิยูรีเทนแบบแบ่งส่วน
DOI 10.1016/0032-3861%2884%2990323-9

[4] Yang และ Craig, 2020 การศึกษาการเกิดฟิล์มของสารกระจายตัวสูตรน้ำ; Kwok และคณะ, 2025 การเกิดฟิล์ม PUD และการแพร่ของสายโซ่; Aradian และคณะ, 2000 การแพร่เข้าหากันและการเชื่อมขวาง
PMC7066041 · DOI 10.1016/j.porgcoat.2025.109462 · DOI 10.1021/ma0010581

[5] Delft University of Technology, Interactive Optics สัมประสิทธิ์เฟรเนลและการสะท้อนเมื่อแสงตกกระทบตั้งฉาก
TU Delft — Interactive Optics

[6] Polymer Degradation and Stability, 2003, DOI 10.1016/S0141-3910(02)00264-1 การเปลี่ยนแปลงการดูดกลืนในสเปกตรัมระหว่างการเสื่อมสภาพของพอลิเอสเตอร์พอลิยูรีเทนแบบจำลอง
DOI 10.1016/S0141-3910%2802%2900264-1

ภาพ 2 ถึงภาพ 5 เป็นภาพอธิบายกลไกทั่วไปที่วาดโดยมี AI ช่วย ขนาดโครงสร้างไม่ได้แสดงตามสัดส่วน ไม่ใช่ภาพจากกล้องจุลทรรศน์ และไม่ได้แสดงโครงสร้างจุลภาคที่วัดจริงของ R-5610
