Perbandingan Daya Rekat Awal Perekat Pelapis Interior Otomotif

Mengapa lekukan dalam lebih menuntut daya rekat awal

Saat mengikuti lekukan, bahan pelapis mengalami peregangan dan pembengkokan. Setelah alat penekan dilepas, bahan masih cenderung kembali ke bentuk semula. Jika perekat belum mampu menahannya, bahan dapat tidak menyentuh dasar lekukan atau terangkat pada tepi. Lekukan dalam, radius sudut kecil dan bahan pelapis komposit dengan pemulihan bentuk lebih besar lebih mudah memperlihatkan masalah ini.

Daya rekat awal yang lebih tinggi membantu bahan pelapis tetap menempel setelah alat dilepas, terutama pada pelapisan dengan siklus singkat. Hal ini juga memerlukan penataan bahan yang tepat, aplikasi perekat merata dan pengeringan memadai. Mengganti perekat dengan daya rekat awal tinggi saja sulit mengatasi area yang tidak ditekan hingga bersentuhan dengan benar.

Perbandingan ini menguji perekat poliuretan berbasis air RELANET R-5670 dengan dua perekat berbasis air pembanding, ditandai FL063 dan XK252, menggunakan proses yang sama. Dengan bahan dan kondisi proses ini, gaya kupas rata-rata R-5670 pada 1 dan 5 menit lebih dari tiga kali masing-masing pembanding. Pada 8 jam, FL063 mencatat nilai lebih tinggi.

Periksa dahulu apakah bahan dan proses dapat dibandingkan

Ketiga perekat menggunakan papan PP Shitian AS4 yang diberi perlakuan nyala api dan bahan pelapis PVC Benecke Yunwu berpola kisi tunggal, disiapkan dengan kondisi pengeringan dan penekanan yang sama. Kesimpulan berikut berlaku untuk kombinasi bahan tersebut.

20 kg merupakan catatan beban penekanan, sedangkan 80℃ adalah suhu setelan pengeringan oven. Suhu spesimen saat pengupasan dimulai tidak dicatat.

Jumlah perekat aktual ketiga kelompok hampir sama

Jumlah total pada kedua sisi berkisar 3.18–3.35 g; R-5670 menggunakan 3.25 g. Jumlahnya hampir sama tetapi tidak identik. Tingkat aplikasi dihitung dari luas satu sisi. Catatan penimbangan tidak menyebutkan perekat basah atau kering, dan kadar padatan tidak tersedia, sehingga ketebalan film perekat kering yang sama tidak dapat diasumsikan.

Cara membaca perbandingan ini

Perbandingan berikut menggunakan gaya kupas rata-rata untuk menilai daya rekat awal. Setiap perekat pada setiap waktu memiliki satu catatan laporan, dan nilai rata-rata berasal dari interval pengupasan satu spesimen. Data menggambarkan pengujian ini; diperlukan lebih banyak spesimen untuk memverifikasi keterulangan dan konsistensi antarbatch.

Semua spesimen memiliki lebar 25 mm. Kekuatan kupas per satuan lebar dinyatakan dalam N/mm. Komponen dengan lekukan dalam tetap memerlukan uji penahanan pada komponen aktual.

Perbedaan gaya kupas dalam beberapa menit pertama

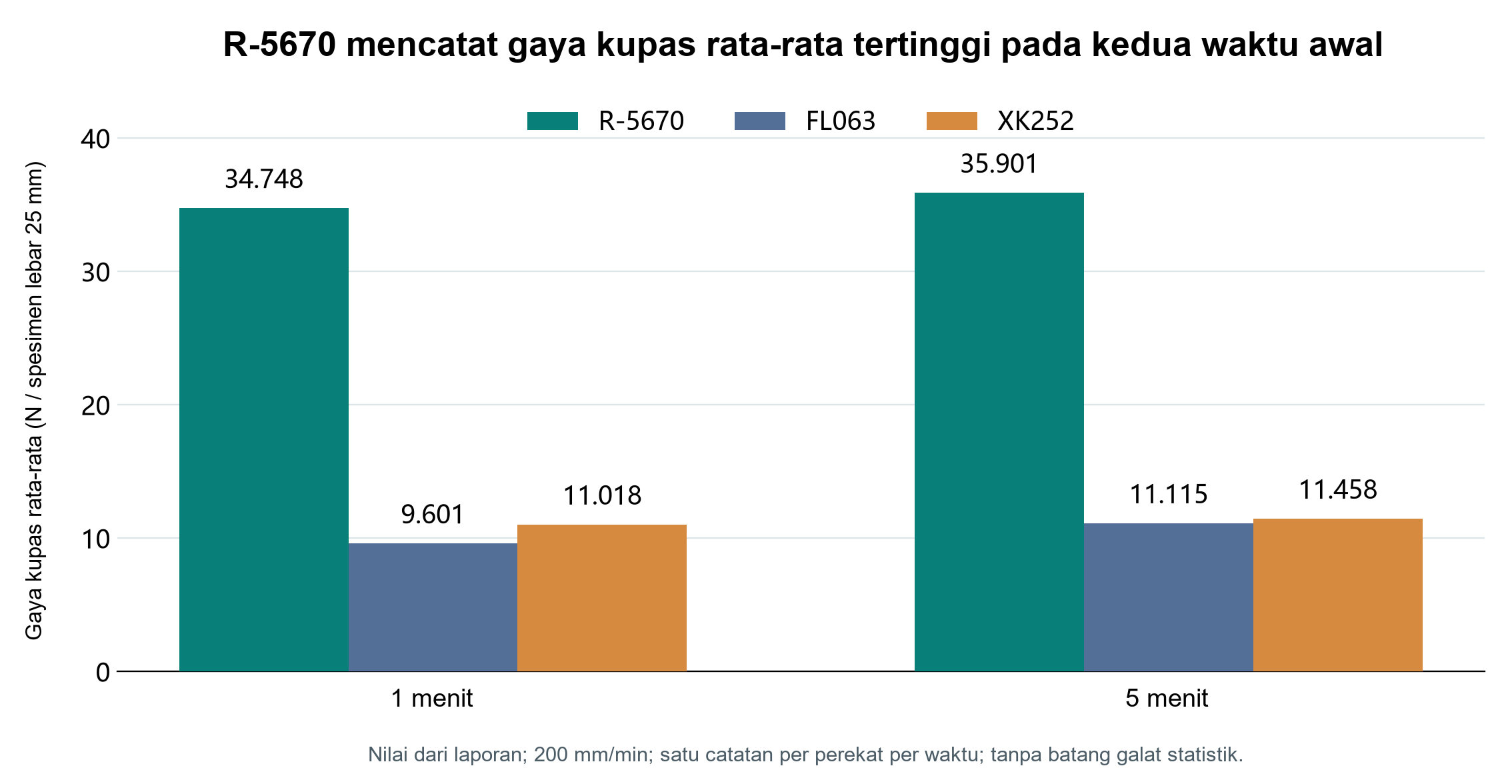

Pada 1 menit, gaya kupas rata-rata R-5670 adalah 34.748 N, sedangkan FL063 dan XK252 masing-masing 9.601 N dan 11.018 N. Pada 5 menit, R-5670 mencapai 35.901 N dan tetap lebih tinggi daripada kedua pembanding.

Berdasarkan gaya rata-rata, pada 1 menit R-5670 mencapai 3.62 kali FL063 dan 3.15 kali XK252; pada 5 menit rasionya masing-masing 3.23 dan 3.13. Artinya, pada kedua waktu awal, R-5670 telah membentuk ketahanan terhadap pengupasan yang lebih tinggi.

Makna praktis bagi pelapisan lekukan dalam

Pemulihan bentuk bahan pelapis terjadi segera setelah alat dilepas. Gaya kupas awal yang lebih tinggi menunjukkan lapisan perekat lebih mampu menahan pengangkatan lokal dan layak diprioritaskan untuk evaluasi pada lekukan lebih dalam, belokan lebih tajam atau pelepasan alat lebih awal.

Bagi tim pengembangan yang menyeimbangkan kebebasan desain dengan waktu siklus produksi, daya tarik R-5670 terletak pada ketahanan kupas yang terbentuk segera setelah penekanan. Perekat ini dapat diprioritaskan untuk validasi lekukan dan desain pelipatan tepi sasaran. Amati penahanan ikatan setelah pelepasan alat sebelum menentukan waktu penahanan dan siklus perpindahan proses.

Urutan berubah pada 8 jam

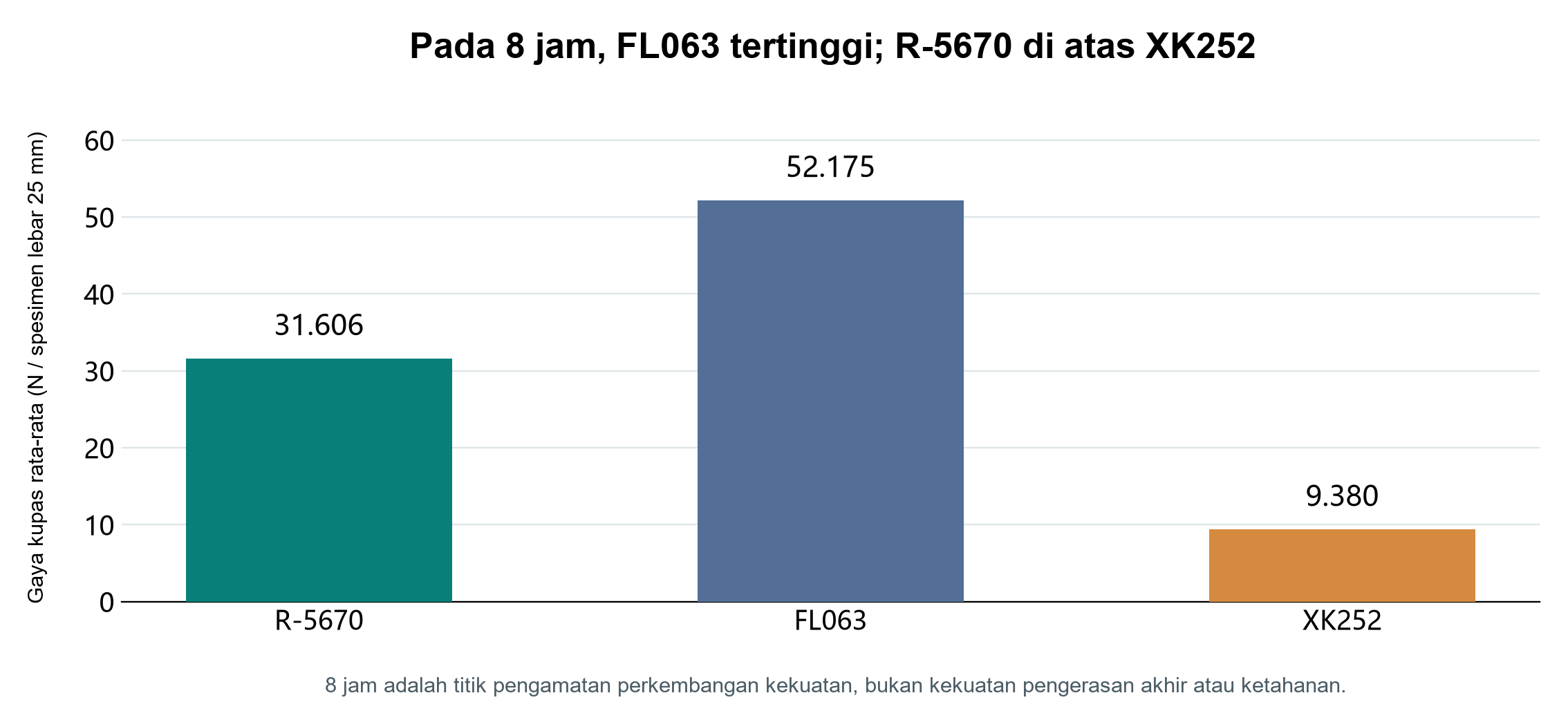

Setelah 8 jam, gaya kupas rata-rata FL063 adalah 52.175 N, R-5670 31.606 N dan XK252 9.380 N. Pada waktu ini, FL063 lebih tinggi daripada R-5670, sedangkan R-5670 tetap lebih tinggi daripada XK252.

Catatan R-5670 pada 8 jam lebih rendah daripada pada 5 menit. Semua kelompok menunjukkan kegagalan kohesif, tetapi dengan hanya satu catatan per waktu, perbedaan ini perlu dikonfirmasi melalui pengujian ulang. Hasil 8 jam tidak menggantikan evaluasi kekuatan akhir dan ketahanan.

Kesimpulan pemilihan

Jika proyek memprioritaskan penahanan bahan pelapis dalam beberapa menit pertama setelah penekanan, data ini mendukung evaluasi R-5670 terlebih dahulu: gaya kupas rata-ratanya pada 1 dan 5 menit mencapai 3.13–3.62 kali kedua pembanding.

Gaya kupas FL063 yang lebih tinggi pada 8 jam juga harus dipertimbangkan dalam pemilihan. Keputusan akhir tetap perlu mempertimbangkan penahanan ikatan, ketahanan panas dan ketahanan lembap pada komponen aktual.

Untuk mengevaluasi R-5670, minta dokumen teknis dan sampel melalui situs RELANET. Sertakan grade bahan, bentuk komponen dan waktu siklus sasaran untuk mendiskusikan rencana validasi dengan tim teknis aplikasi.

Sumber data: sembilan laporan pengupasan bertanggal 2026-09-22 dan tabel jumlah perekat pendamping yang disediakan perusahaan. Lebar spesimen, bahan, perlakuan awal, metode pengupasan, mode kegagalan dan rasio pencampuran telah dikonfirmasi perusahaan. Gambar 1 adalah ilustrasi konsep AI; Gambar 2 dan 3 dibuat dari data laporan.
